Geleidende folie PCB afschermingspakking

De 1550-serie heeft een goed elastisch herstel en elektrische eigenschappen, dus het biedt niet alleen dempende eigenschappen, maar ook elektrische verbindingen tussen elektrische objecten, waaronder PCB's. Het is nuttig voor EMI/ESD/RF-tegenmaatregelen, elektrische aarding en verbindingen als EMI-pakking en/of elektrische connector. Het bestaat uit geleidende film, elastische lijm en elastomeerbuis, dus het breekt en vervormt niet zoals metalen vingers. Er zijn veel maten en opties om aan de verschillende eisen en behoeften van klanten te voldoen.

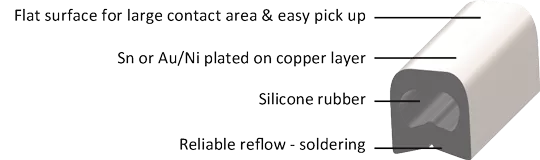

Algemene structuur

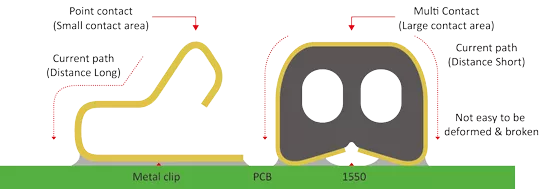

Metalen clip VS 1550

Optioneel op aanvraag

De 1550 pakking wordt standaard geleverd met één gat. Optioneel is een versie met twee gaten in de pakking. Houd er rekening mee dat door de twee gaten de pakking stijf/harder kan zijn en minder makkelijk samen te drukken.

Technische specificaties

Sollicitatie

• Smartphone
• Automobiel
• TV
• Tablet
• computer
• LCD-paneel
• Navigatie voor elektrische aansluiting
• Aarding

Kenmerken

• Compatibel met Surface Mount Technology (SMT)
• Laagste elektrische weerstand (typisch 0,06 Ω)
• Uitstekende elasticiteit en lage drukkracht
• Niet gemakkelijk te vervormen en te breken door externe krachten
• Groot contactoppervlak
• Er is een soldeerbeschermingslijn aanwezig
• Maten van klein tot groot met verschillende opties
• Geschikt voor massaproductie en herbewerking beschikbaar
• Halogeenvrij, EU-RoHS-conform, niet-ontvlambaar

Eigenschappen

Materialen	Siliconenrubber, siliconenlijm, polyimidefilm, Sn of AU/NI geplateerde koperlaag
Breedte	0,45 mm ∼
Hoogte	1,2 mm ∼
Compressieverhouding	Typische 10% ∼ 40% compressie van de oorspronkelijke hoogte
Bedrijfstemperatuur	-35 °C ∼ 160 °C
Weerstand verticaal/oppervlak	Typisch 0,06 Ω/ typisch 0,06 Ω
Elastomeer hardheid	Kust A 50, kust A 65
Herstelratio (25%*500 keer)	Typisch 90% van de oorspronkelijke hoogte (afhankelijk van de grootte)
Soldeersterkte	Afhankelijk van de afmetingen (lange lengte zorgt voor sterke soldeerkracht)
Slijtagetest	Geen metaalstof na het wrijven met PP-tape (2 kg rol / 10 cycli)
Thermische schok	De veranderingsverhouding van weerstand en elasticiteit is lager dan 10% (-40°C*0,5 uur ↔ 85°Cx0,5 uur*100 cycli)
Hoge temperatuur/vochtigheid	Veranderingsverhouding van weerstand en elasticiteit is lager dan 10% (85°C / 85% RV / 100 uur)
Zoutnevel	Veranderingsverhouding van weerstand en elasticiteit is lager dan 10% (KS D 9502, 5% NaCl, 35°C/12 uur)
Ontvlambaarheid	Over UL 94 V-1 (UL-bestandsnr. E250169)
Omgeving	Halogeenvrij, EU-RoHS-conform, loodvrij
Reflow-solderen	max. 250 °C voor Sn-plating, max. 270 °C voor Au/Ni-plating.

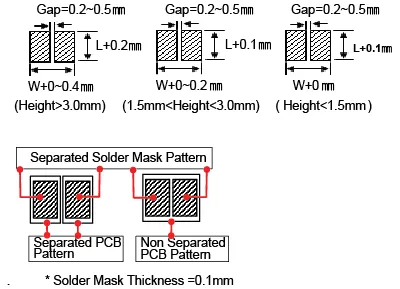

Aanbevolen soldeerpatroon
