Gaasfolie voor raamafscherming

Meshfolie is een zeer fijn, elektrisch geleidend gaas dat tussen twee lagen krasbestendige transparante folie is gelamineerd. De draden zijn zo fijn dat ze met het blote oog nauwelijks te zien zijn. Het product is zeer sterk, maar buigt toch gemakkelijk. Meshfolie is eenvoudig aan te brengen op glas, acryl en polycarbonaat, met de hand of met een lamineerapparaat. Het kan met of zonder zelfklevend worden geleverd.

De folie kan worden gemaakt met vliegend gaas aan de zijkanten of rond de folie. Dit betekent dat een deel van het zeer fijne gaas niet bedekt is met transparante folie. De blootgestelde randen van het gaas kunnen worden gebruikt om een ​​elektrische verbinding met uw behuizing te maken. Als alternatief kan er een geleidende of niet-geleidende lijm langs de randen worden aangebracht of kan er een zilveren busbar rond de omtrek zitten.

Maximale vel-/rolbreedte ca. 1035 mm.

Sleutelklare ramen

Als u geïnteresseerd bent in kant-en-klare gaasfolie ramen, bekijk dan onze EMI/RFI afgeschermde gaasfolie ramen . Hierbij wordt de gaasfolie tussen twee lagen glas of plastic gelijmd, of wordt een enkele laag gaasfolie op één zijde van een enkel glas of plastic raam bevestigd.

Afschermingsprestaties in grafiek

Toepassingen van gaasfolie

Afscherming van beeldschermen, ramen, touchscreens, monitoren, LCD-schermen en TEMPEST.

Opties (op aanvraag)

• Roestvrijstalen gaas
• Zwart koperdraadgaas

Opties voor gaasfolie

Hoogwaardige folie voor ramen en displays:

• Geen lijm 9000 serie
• Transparante lijm 9100 serie
• Krasbestendig 9200 serie
• Krasbestendige lijm 9300
• Micro zuig siliconenlijm 91SUC

Micro-zuig siliconenlijm

Voor het eenvoudig handmatig aanbrengen van de folie hebben we een nieuwe Micro Suction Silicone lijm ontwikkeld. Deze lijm heeft een aantal voordelen waardoor de folie eenvoudig te positioneren is. Ons advies is om standaard lijm alleen te gebruiken voor lamineermachines of zeer ervaren mensen. Voor al het andere gebruik deze Micro Suction Silicone Lijm

Voordelen

• Herbruikbaar / Herpositioneerbaar
• Nooit permanent bevestigen
• Gemakkelijk met de hand aan te brengen, minder bubbels

Let op: Meshfolie met Micro Suction Silicone lijm heeft een dikte van 450 micron / 0,45 mm.

Let op: de bovenste laag kan worden aangetast door zuren, bijvoorbeeld van de menselijke huid. Om de geleidende laag te beschermen, kunt u een transparante folie aanbrengen of de kleefzijde naar buiten laten wijzen. Max. werktemperatuur 60 ºC.

Er worden kleine optische defecten verwacht bij dit product. Als u een product nodig hebt dat absoluut geen optische defecten heeft, neem dan contact met ons op voor de "superieure geselecteerde kwaliteit". Realiseer u dat deze producten, vanwege de extreme zorg die nodig is om ze te produceren, meerdere malen duurder kunnen zijn.

Draadgaashoek

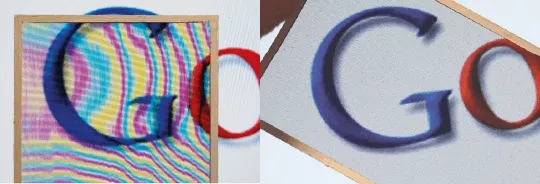

Meshfolie met moiré-effect en zonder moiré-effect

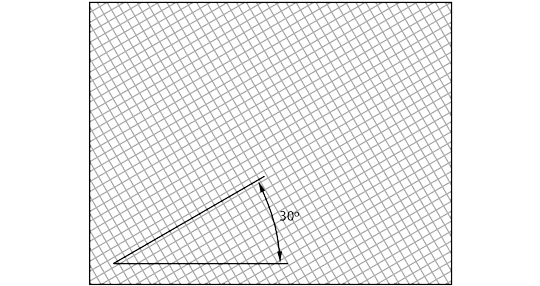

• Het gaas kan in een aangepaste hoek worden geplaatst om moiré-effect op uw scherm te voorkomen (standaard is 0 graden).
• Een aangepaste gaashoek is alleen beschikbaar bij plaattypes 1 en 5

OPMERKING: Voor LCD-schermen worden doorgaans 17°, 35° of 45° gebruikt. Wij raden u aan een monster van het product aan te vragen om de juiste hoek van het gaas voor uw toepassing te bepalen.

Stijlen van gaasfolieplaten

Meshfolie met of zonder vliegend gaas

#1STD Standaard gaasfolie (velstijl 1)
Meshfolie gelamineerd tussen twee lagen plastic. Verkrijgbaar met of zonder transparante zelfklevende laag.

#2FTB Vliegend gaas aan de boven- en onderkant (sheet style 2)
Meshfolie met vliegend gaas, gelamineerd tussen twee lagen plastic. Aan de boven- en onderkant van de meshfolie zit een blootliggende strook gaas om een ​​verbinding te maken met uw behuizing.

#3FAR Vliegend gaas aan alle kanten (sheet style 3)
Meshfolie met een 3-4mm vliegend gaas rondom, gelamineerd tussen twee lagen plastic. Rondom de meshfolie zit een blootliggende strook gaas om een ​​verbinding te maken met uw behuizing.

Meshfolie met een zilveren busbar

#4BTB Zilveren staaf boven en onder (velstijl 4)
Gaasfolie met 3-4 mm zilveren busbar, gelamineerd tussen twee lagen kunststof.
Aan de boven- en onderkant van de gaasfolie zit een zilveren strip (busbar) om een ​​perfecte elektrische verbinding met uw behuizing te maken.

#5BAR Zilveren staaf aan alle kanten (velstijl 5)
Meshfolie met een 3-4 mm vliegend gaas, gelamineerd tussen twee lagen plastic. Aan alle kanten van de meshfolie zit een zilveren strip (busbar) om een ​​perfecte elektrische verbinding met uw behuizing te maken.

Voorbeelden van montage van gaasfolie

Montagevoorbeeld 1
Meshfolie gemonteerd met geleidende lijm 3980-serie

Montagevoorbeeld 2
Meshfolie gemonteerd met geleidende tape 3201

Montagevoorbeeld 3
Gaasfolie gemonteerd in een klemconstructie

Montagevoorbeeld 4
Standaard Mesh folie gemonteerd in een klemconstructie met een EMI pakking. Een waterslot is hier mogelijk.
