EMI/RFI afgeschermde ramen van gaasfolie
- Thuis
- EMC-vensters, EMI-displays en geleidende transparante platen
- EMI/RFI afgeschermde ramen van gaasfolie
Voor de hoogst mogelijke EMI/RFI-afschermingsprestaties wordt een geweven elektrisch geleidende microstructuur van gaas gebonden tussen twee lagen glas of kunststof ( getrapt dubbellaags venster ). Het EVA in combinatie met het gaas zal werken als versterking voor het glas. Als alternatief kan een enkele laag EMI/RFI-afgeschermde gaasfolieramen met zelfklevend materiaal ( enkellaags raam ) op één zijde van een enkel glas of kunststof raam worden bevestigd.
Dit kan door lamineren of randverlijming. De EMI-afgeschermde gaasfolieramen kunnen worden voorzien van een zilveren stroomrail, een elektrisch geleidende pakking of kunnen worden geleverd met een frame voor eenvoudige montage. Ramen kunnen optioneel worden voorzien van een waterslot.
Venstertypes
![]() | |

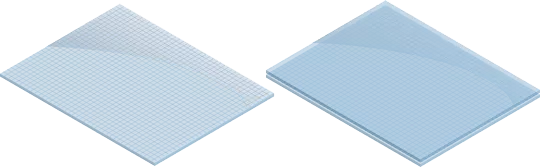

Een laag: Draadgaas bevestigd aan één zijde van een glas- of kunststofsubstraat. | Dubbele laag: Draadgaas bevestigd tussen twee lagen glas of kunststof substraat. |
Let op: het is ook mogelijk om het gaas te lamineren onder een aangepaste hoek om moiré-effect op bijvoorbeeld monitoren of LCD-schermen te voorkomen. |
---|
Technische details
Materiaal | 8901 | 8902 (standaard) | 8903 | Koper | |
---|---|---|---|---|---|
draden/inch (OPI) | 130 | 130 | 100 | 70 | 100 |
Totale netwerkdikte (mm) | 0,085 ±0,01 | 0,085 ±0,01 | 0,050 ±0,01 | 0,076 ±0,01 | 0,050 ±0,01 |
Nominale opening (mm) | 0,110 | 0,110 | 0,204 | 0,287 | 0,204 |
Lichte overgang % | 64,5 | 64,5 | 64,5 | 62,6 | 64,5 |
Let op: toplaag kan worden aangetast door zuur van bijvoorbeeld de menselijke huid. Om de geleidende laag te beschermen, kunt u een transparante folie aanbrengen of de kleefzijde erop leggen. Max. werktemperatuur 60 ºC.
Kleine optische defecten zijn toegestaan in dit product. Als u een product nodig heeft dat absoluut geen optische gebreken vertoont, neem dan contact met ons op voor de "superieure geselecteerde kwaliteit". Realiseer u alstublieft dat door de uiterste voorzichtigheid bij de productie deze producten vele malen duurder kunnen zijn.
Lichte overgang
De dekking van gaasvensters is 64,5%. Een gebrek aan beschikbaar licht hoeft geen probleem te zijn, aangezien een gemiddelde zonnebril minder dan 9% licht doorlaat.
Toepassingen
- LCD-schermen
- Membraanschakelaars
- Aanraakschermen
- Defensie / Luchtvaartelektronica etc.
- Apparaten voor medische technologie
- Voor test- en meetinstrumenten
Raammaterialen
EMI/RFI afgeschermde gaasfolie ramen kunnen worden gemaakt van uw bestaande ramen of kunnen worden geleverd als nieuw raam gemaakt van:
- Polycarbonaat ( materiaalcode P )
- Acrylaat ( materiaalcode A )
- Glas ( materiaalcode G )
- Krasbestendig polycarbonaat ( materiaalcode PS )
Afschermende prestaties
![9700 serie - Gaasfolie ramen](images/graphs/9700-series-mesh-foil-windows.png)
Let op: Deze waarden zijn gemeten onder laboratoriumomstandigheden. De resultaten kunnen in andere situaties variëren; lees onze garantie .

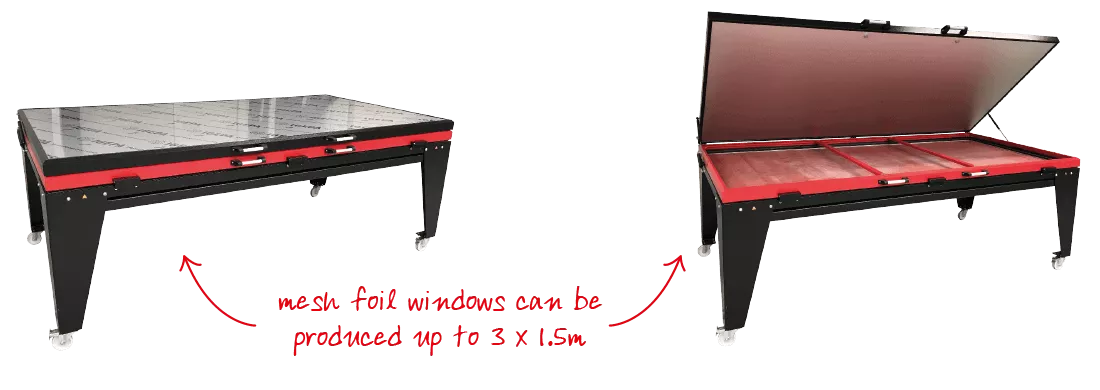

![EMI/RFI afgeschermde gaasfolieramen geproduceerd tot 3x1,5 meter](/images/EMI-RFI-shielded-mesh-foil-windows-produced-up-to-3-1.png)
Contactranden
![]() | |

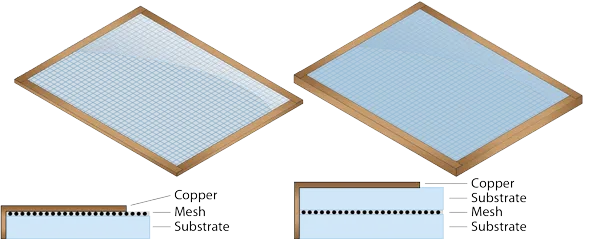

CO: koperen rail (enkellaags) Draadgaas bevestigd aan één zijde van een glas- of kunststofsubstraat. | CO: Koperen rail (dubbellaags) Draadgaas bevestigd tussen twee lagen glas of kunststof substraat. |
![]() | |

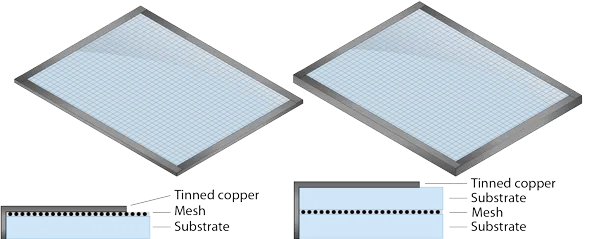

TC: Vertinde koperen rail (enkellaags) Draadgaas bevestigd aan één zijde van een glazen of plastic substraat. Met vertinde koperen randen voor eenvoudig solderen en aarden. | TC: Vertind koperen rail (dubbellaags) Draadgaas bevestigd tussen twee glazen of plastic substraten. Met vertinde koperen randen voor eenvoudig solderen en aarden. |
![]() | |

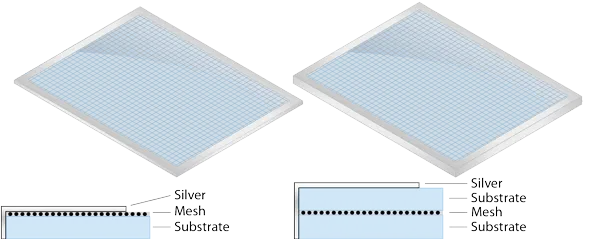

SB: Zilverkleurige rail (enkellaags) Draadgaas bevestigd op één zijde van een glas- of kunststofsubstraat. | SB: Zilveren busbar (dubbellaags) Draadgaas bevestigd tussen twee lagen glas of kunststof substraat. |
![]() | |
FM: Vliegend gaas (enkele laag) Draadgaas bevestigd aan één zijde van een glas- of kunststofsubstraat. | FM: Vliegend gaas (dubbellaags) Draadgaas bevestigd tussen twee lagen glas of kunststof substraat. |
![]() | |
NEE: Geen contactrand (enkele laag) | NEE: Geen contactrand (dubbellaags) Draadgaas bevestigd tussen twee lagen glas of kunststof substraat. |
