Clip-on PCB-afschermingssysteem
- Startpagina
- PCB-afscherming
- RF-schilden en compartimentschilden
- Clip-on PCB-afschermingssysteem
EMI-afschermkappen (afschermkappen) voor printplaten zijn ontwikkeld om alleen bepaalde delen van elektronische apparatuur bij de bron af te schermen van elektromagnetische straling, in plaats van alle componenten in de gehele behuizing.
EMI-afschermingsbehuizingen zijn leverbaar in standaardafmetingen, maar kunnen ook binnen enkele dagen op maat worden geproduceerd.
Of het nu gaat om een klein aantal prototypes of grote productieseries, wij kunnen de precisiecomponenten produceren die u nodig heeft.
1500 Clip-on afschermingssysteem
Dit EMI/RFI-afschermingssysteem voor printplaten combineert kleine pinnen of clips met een verwijderbaar deksel (PCB-afschermingskapje), wat resulteert in een hoogwaardige EMI/RFI-afscherming.
Voordelen
- Minder ruimte ingenomen op het bord
- Flexibele clippositionering maakt het Clip-on systeem 1500 een uitstekende oplossing voor series van 1 – 10.000 stuks
- Voor zware toepassingen kan het deksel ook worden vastgezet door het aan de clips en enkele pinnen te solderen
- Er zijn veel verschillende clips en pinnen verkrijgbaar om de PCB-afscherming op de PCB te bevestigen.
Montageclips en pennen
Deze 1500-serie PCB-afschermingsbussen worden in 99% van de gevallen gecombineerd met een pen of clip om de bus op de printplaat te bevestigen. Hoewel de clips of pinnen de bus stevig vasthouden, is het nog steeds mogelijk om de bus te verwijderen voor onderhoud. De volgende afschermingsclips en -pinnen zijn beschikbaar, klik op een van de clips of pinnen voor meer informatie zie Afschermingsclips en -pinnen .
PCB afscherming blik, voorbeeldfoto's

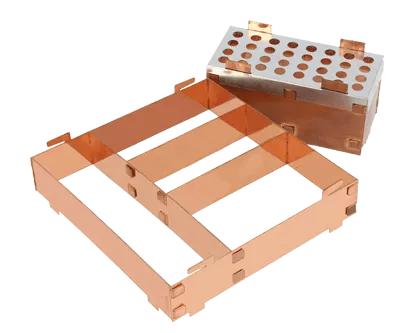

Op maat gemaakte PCB-afscherming
verkrijgbaar in een koperen of vertinde koperen uitvoering
kleine maten en volgens tekening van de klant
Grote rechthoekige PCB-afschermingsblikken
Hieronder staan enkele ontwerptips voor een PCB-afscherming. Deze tips kunnen worden gebruikt bij het ontwerp van uw PCB-afschermingsdeksel.
1. Als er twee naast elkaar gelegen storingsbronnen zijn, kunt u twee PCB-afschermingsbehuizingen direct naast elkaar plaatsen, zodat de afscherming één grote behuizing wordt.
2. Om kortsluiting te voorkomen is het mogelijk om verdiepte gedeelten in de PCB-afscherming aan te brengen.
3. Indien de stralings- of storingsbron veel warmte produceert, is het raadzaam om ventilatiegaten in de afscherming te maken.
4. Als u bang bent dat trillingen of bewegingen de PCB-afscherming van de RF-afschermingsclips los kunnen maken, kunt u de PCB-afscherming met een spud vastzetten. Hiervoor hebt u gaten op de juiste plaatsen in het ontwerp van uw PCB en uw PCB-afscherming nodig.
5. Om te voorkomen dat trillingen of bewegingen de PCB-afscherming losmaken van de RF-afschermingsclips, kunt u ook een stuk zacht, samendrukbaar schuim tussen de PCB en de behuizing van het apparaat plaatsen. Voor elektrische ontlading kunt u ook een EMI-pakking of een elektrisch geleidend schuim gebruiken. Zie onze website voor meer ontwerptips.
Onze standaard PCB-afschermingsbussen zijn volledig gesloten, met uitzondering van de bodem natuurlijk. Wij kunnen echter veel aanpassingen aan onze PCB-afschermingsbussen doen om aan uw specificaties te voldoen, zoals: gaten in elke gewenste diameter voor de doorgang van kabels, hogere hoeken op de PCB-afscherming waardoor de bus direct op de PCB kan worden gesoldeerd (geen montageclips of pinnen meer nodig), of een verwijderbare bovenklep met zelfklevende tape. Aanpassingen zijn ook mogelijk met betrekking tot algemene kenmerken: wij kunnen onze PCB-afschermingsbussen in vrijwel elk type, vorm of formaat produceren.
(Zie ook onze 1510-serie vaste PCB-afschermingsbussen, vergelijkbaar met de 1500-serie clip-on PCB-afschermingsbussen, maar met tanden om de bus op de PCB te lijmen. Er zijn geen clips nodig voor de montage).
2. Gaten en verbindingen
3. Open bovenkant / Sticker bovenop (Sticker gemaakt van onze 3201 serie Mu-kopertape)
4. Gedeeltelijk open bovenkant
5. L-vormige PCB-afscherming kan, met licht geopende hoek
Standaard afschermingsblikken, onderdeelnummers
OPMERKING: Aangepaste maten en vormen kunnen op verzoek en volgens uw tekening worden geproduceerd. Stuur uw tekening per e-mail om een offerte aan te vragen.
Vierkante PCB-afschermingsblikken
| Lengte (mm) | Breedte (mm) | Hoogte (mm) | ||||
|---|---|---|---|---|---|---|
| 2 | 3 | 5 | 10 | 15 | ||
| 10 | 10 | 1500-10-10-2 | 1500-10-10-3 | 1500-10-10-5 | 1500-10-10-10 | 1500-10-10-15 |
| 15 | 15 | 1500-15-15-2 | 1500-15-15-3 | 1500-15-15-5 | 1500-15-15-10 | 1500-15-15-15 |
| 20 | 20 | 1500-20-20-2 | 1500-20-20-3 | 1500-20-20-5 | 1500-20-20-10 | 1500-20-20-15 |
| 25 | 25 | 1500-25-25-2 | 1500-25-25-3 | 1500-25-25-5 | 1500-25-25-10 | 1500-25-25-15 |
| 30 | 30 | 1500-30-30-2 | 1500-30-30-3 | 1500-30-30-5 | 1500-30-30-10 | 1500-30-30-15 |
| 35 | 35 | 1500-35-35-2 | 1500-35-35-3 | 1500-30-30-5 | 1500-30-30-10 | 1500-30-30-15 |
| 40 | 40 | 1500-40-40-2 | 1500-40-40-3 | 1500-40-40-5 | 1500-40-40-10 | 1500-40-40-15 |
| 45 | 45 | 1500-45-45-2 | 1500-45-45-3 | 1500-45-45-5 | 1500-45-45-10 | 1500-45-45-15 |
| 50 | 50 | 1500-50-50-2 | 1500-50-50-3 | 1500-50-50-5 | 1500-50-50-10 | 1500-50-50-15 |
| 55 | 55 | 1500-55-55-2 | 1500-55-55-3 | 1500-55-55-5 | 1500-55-55-10 | 1500-55-55-15 |
| 60 | 60 | 1500-60-60-2 | 1500-60-60-3 | 1500-60-60-5 | 1500-60-60-10 | 1500-60-60-15 |
| 65 | 65 | 1500-65-65-2 | 1500-65-65-3 | 1500-65-65-5 | 1500-65-65-10 | 1500-65-65-15 |
| 70 | 70 | 1500-70-70-2 | 1500-70-70-3 | 1500-70-70-5 | 1500-70-70-10 | 1500-70-70-15 |
| 75 | 75 | 1500-75-75-2 | 1500-75-75-3 | 1500-75-75-5 | 1500-75-75-10 | 1500-75-75-15 |
Rechthoekige PCB-afschermingsblikken
| Lengte (mm) | Breedte (mm) | Hoogte (mm) | ||||
|---|---|---|---|---|---|---|
| 2 | 3 | 5 | 10 | 15 | ||
| 10 | 15 | 1500-10-15-2 | 1500-10-15-3 | 1500-10-15-5 | 1500-10-15-10 | 1500-10-15-15 |
| 10 | 20 | 1500-10-20-2 | 1500-10-20-3 | 1500-10-20-5 | 1500-10-20-10 | 1500-10-20-15 |
| 10 | 25 | 1500-10-25-2 | 1500-10-25-3 | 1500-10-25-5 | 1500-10-25-10 | 1500-10-25-15 |
| 10 | 30 | 1500-10-30-2 | 1500-10-30-3 | 1500-10-30-5 | 1500-10-30-10 | 1500-10-30-15 |
| 10 | 35 | 1500-10-35-2 | 1500-10-35-3 | 1500-10-35-5 | 1500-10-35-10 | 1500-10-35-15 |
| 10 | 40 | 1500-10-40-2 | 1500-10-40-3 | 1500-10-40-5 | 1500-10-40-10 | 1500-10-40-15 |
| 10 | 45 | 1500-10-45-2 | 1500-10-45-3 | 1500-10-45-5 | 1500-10-45-10 | 1500-10-45-15 |
| 10 | 50 | 1500-10-50-2 | 1500-10-50-3 | 1500-10-50-5 | 1500-10-50-10 | 1500-10-50-15 |
| 15 | 20 | 1500-15-20-2 | 1500-15-20-3 | 1500-15-20-5 | 1500-15-20-10 | 1500-15-20-15 |
| 15 | 25 | 1500-15-25-2 | 1500-15-25-3 | 1500-15-25-5 | 1500-15-25-10 | 1500-15-25-15 |
| 15 | 30 | 1500-15-30-2 | 1500-15-30-3 | 1500-15-30-5 | 1500-15-30-10 | 1500-15-30-15 |
| 15 | 35 | 1500-15-35-2 | 1500-15-35-3 | 1500-15-35-5 | 1500-15-35-10 | 1500-15-35-15 |
| 15 | 40 | 1500-15-40-2 | 1500-15-40-3 | 1500-15-40-5 | 1500-15-40-10 | 1500-15-40-15 |
| 15 | 45 | 1500-15-45-2 | 1500-15-45-3 | 1500-15-45-5 | 1500-15-45-10 | 1500-15-45-15 |
| 15 | 50 | 1500-15-50-2 | 1500-15-50-3 | 1500-15-50-5 | 1500-15-50-10 | 1500-15-50-15 |
| 20 | 25 | 1500-20-25-2 | 1500-20-25-3 | 1500-20-25-5 | 1500-20-25-10 | 1500-20-25-15 |
| 20 | 30 | 1500-20-30-2 | 1500-20-30-3 | 1500-20-30-5 | 1500-20-30-10 | 1500-20-30-15 |
| 20 | 35 | 1500-20-35-2 | 1500-20-35-3 | 1500-20-35-5 | 1500-20-35-10 | 1500-20-35-15 |
| 20 | 40 | 1500-20-40-2 | 1500-20-40-3 | 1500-20-40-5 | 1500-20-40-10 | 1500-20-40-15 |
| 20 | 45 | 1500-20-45-2 | 1500-20-45-3 | 1500-20-45-5 | 1500-20-45-10 | 1500-20-45-15 |
| 20 | 50 | 1500-20-50-2 | 1500-20-50-3 | 1500-20-50-5 | 1500-20-50-10 | 1500-20-50-15 |
| 25 | 30 | 1500-25-30-2 | 1500-25-30-3 | 1500-25-30-5 | 1500-25-30-10 | 1500-25-30-15 |
| 25 | 35 | 1500-25-35-2 | 1500-25-35-3 | 1500-25-35-5 | 1500-25-35-10 | 1500-25-35-15 |
| 25 | 40 | 1500-25-40-2 | 1500-25-40-3 | 1500-25-40-5 | 1500-25-40-10 | 1500-25-40-15 |
| 25 | 45 | 1500-25-45-2 | 1500-25-45-3 | 1500-25-45-5 | 1500-25-45-10 | 1500-25-45-15 |
| 25 | 50 | 1500-25-50-2 | 1500-25-50-3 | 1500-25-50-5 | 1500-25-50-10 | 1500-25-50-15 |
| 30 | 35 | 1500-30-35-2 | 1500-30-35-3 | 1500-30-35-5 | 1500-30-35-10 | 1500-30-35-15 |
| 30 | 40 | 1500-30-40-2 | 1500-30-40-3 | 1500-30-40-5 | 1500-30-40-10 | 1500-30-40-15 |
| 30 | 45 | 1500-30-45-2 | 1500-30-45-3 | 1500-30-45-5 | 1500-30-45-10 | 1500-30-45-15 |
| 30 | 50 | 1500-30-50-2 | 1500-30-50-3 | 1500-30-50-5 | 1500-30-50-10 | 1500-30-50-15 |
| 35 | 40 | 1500-35-40-2 | 1500-35-40-3 | 1500-35-40-5 | 1500-35-40-10 | 1500-35-40-15 |
| 35 | 45 | 1500-35-45-2 | 1500-35-45-3 | 1500-35-45-5 | 1500-35-45-10 | 1500-35-45-15 |
| 35 | 50 | 1500-35-50-2 | 1500-35-50-3 | 1500-35-50-5 | 1500-35-50-10 | 1500-35-50-15 |
| 40 | 45 | 1500-40-45-2 | 1500-40-45-3 | 1500-40-45-5 | 1500-40-45-10 | 1500-40-45-15 |
| 40 | 50 | 1500-40-50-2 | 1500-40-50-3 | 1500-40-50-5 | 1500-40-50-10 | 1500-40-50-15 |
| 45 | 50 | 1500-45-50-2 | 1500-45-50-3 | 1500-45-50-5 | 1500-45-50-10 | 1500-45-50-15 |
| 50 | 75 | 1500-50-75-2 | 1500-50-75-3 | 1500-50-75-5 | 1500-50-75-10 | 1500-50-75-15 |
| 75 | 100 | 1500-75-100-2 | 1500-75-100-3 | 1500-75-100-5 | 1500-75-100-10 | 1500-75-100-15 |
| 100 | 125 | 1500-100-125-2 | 1500-100-125-3 | 1500-100-125-5 | 1500-100-125-10 | 1500-100-125-15 |
| 100 | 150 | 1500-100-150-2 | 1500-100-150-3 | 1500-100-150-5 | 1500-100-150-10 | 1500-100-150-15 |
| 100 | 160 | 1500-100-160-2 | 1500-100-160-3 | 1500-100-160-5 | 1500-100-160-10 | 1500-100-160-15 |

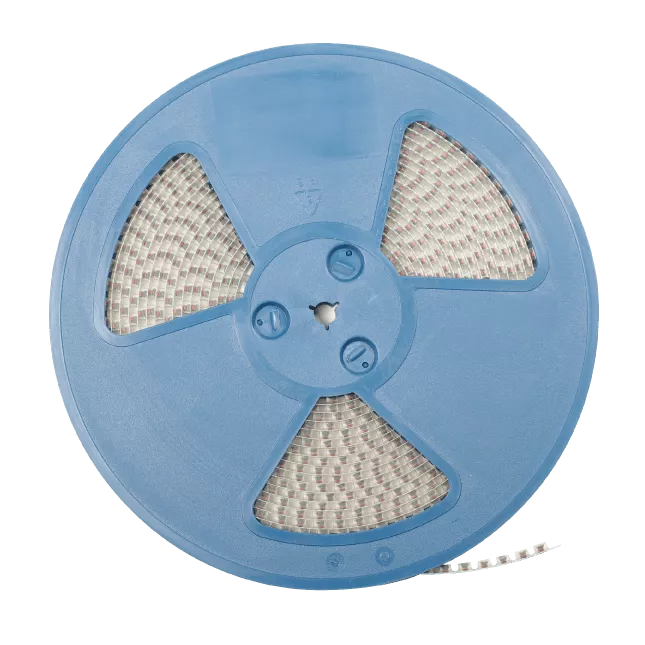

Grote productieseries
Voor grote productieseries (boven 10.000 stuks) is het mogelijk om de PCB-afschermingsbehuizingen uit de 1500-serie op tape of op rol te leveren.

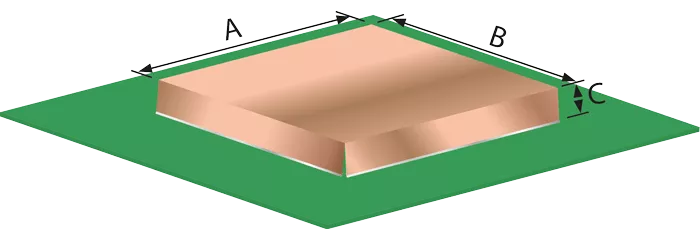

Voorbeeld van bestelling van PCB-afschermingspots
Houd er rekening mee dat de door u opgegeven afmetingen buitenafmetingen zijn. De dikte van het materiaal is standaard 0,12 mm, optioneel 0,18 mm of 0,20 mm. Wanneer u bijvoorbeeld een Clip-on shielding can van 1500 series van 10-20-5 mm bestelt, zijn de binnenafmetingen 9,76-19,76-4,88 mm.
| Materiaal | Buitenafmeting (A) | Buitenafmeting (B) | Buitenafmeting (C) | Binnenmaat (A) | Binnenmaat (B) | Binnenmaat (C) |
|---|---|---|---|---|---|---|
| Mu-koper 0,12 mm | 10mm | 20mm | 5mm | 9,76mm | 19,76mm | 4,88mm |
| Mu-koper 0,18 mm | 10mm | 20mm | 5mm | 9,64mm | 19,64mm | 4,82mm |
| Vertind Mu-koper 0,12 mm | 10mm | 20mm | 5mm | 9,76mm | 19,76mm | 4,88mm |
| Vertind Mu-koper 0,18 mm | 10mm | 20mm | 5mm | 9,64mm | 19,64mm | 4,82mm |
| Vertind staal 0,20 mm | 10mm | 20mm | 5mm | 9,60mm | 19,60mm | 4,80mm |
