Clip-on pakking textielafdekking

Deze eenvoudig te monteren clip-on pakking bestaat uit twee lagen: een waterafdichting van sponsrubber en een EMI-afschermende zijde van zeer geleidend, slijtvast gemetalliseerd textiel. De pakking is zeer flexibel dankzij het holle rubber, waardoor een lage sluitkracht nodig is. De pakking wordt zonder gereedschap gemonteerd door het gedeelte handmatig op de metalen flens van uw behuizing te drukken. Verschillende maten zijn op aanvraag verkrijgbaar. De pakking kan in beide richtingen worden gebogen (hij kan niet in een rechte hoek worden gebogen, maar wel een afgeronde hoek met een zeer kleine radius). Temperatuurbereik van -40 tot +110 °C.

Let op: De afschermingseffectiviteit is afhankelijk van het oppervlak, de vorm van de pakking en de gebruikte materialen. Deze waarden zijn gemeten onder laboratoriumomstandigheden. De resultaten kunnen in andere situaties afwijken; lees onze garantievoorwaarden .

Temperatuurbestendigheid

Dankzij de EPDM-kern met een bedrijfstemperatuur tot 100 °C en een goede weerstand tegen UV-straling, water en zuren, zijn de clip-on afschermingspakkingen de juiste keuze voor buitentoepassingen.

Toepassingen

Speciale vormen en materialen blinken uit in dynamische toepassingen of toepassingen met een hoge frequentie van belasting, zoals Faraday-kooideuren of inspectieluiken met lage compressiesnelheden en zeer beperkte vervorming door compressie.

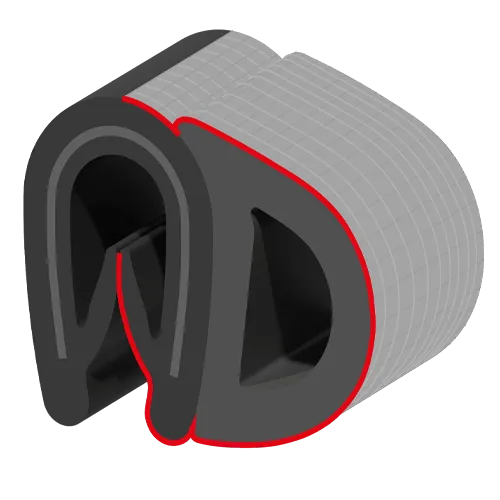

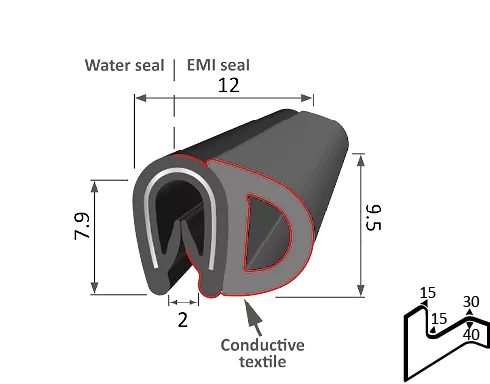

Type W-serie

(Opklikbare afschermingspakking met waterafdichting)

De type W clip-on pakkingenserie is speciaal ontworpen om zowel waterdichtheid als elektromagnetische afscherming te bieden voor fabrikanten van elektronica- en telecomkasten voor buitengebruik. Het geleidende textiel is om de ene helft van de pakking gewikkeld, waardoor deze in twee delen wordt verdeeld: een deel voor elektrische geleiding en elektromagnetische afscherming (gemaakt van zeer geleidend textiel) en het andere deel voor waterdichtheid. Het half omwikkelde geleidende textiel zorgt voor een breedbandruisdemping van meer dan 96 dB, wat cruciaal is voor afschermingstoepassingen in het midden- tot hogere frequentiebereik.

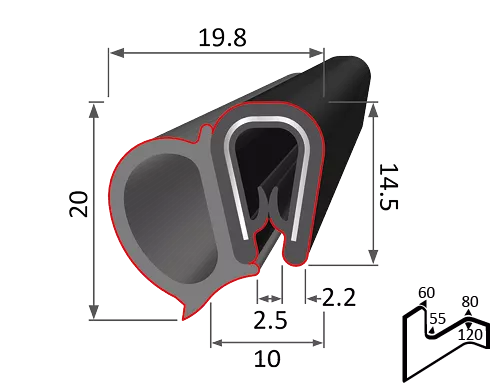

Type J-serie

(Opklikbare afschermingspakking met waterafdichting)

Dit is hetzelfde idee als type-W, maar met de EMC- en IP-onderdelen omgewisseld, zodat het ook aan de andere kant gebruikt kan worden.

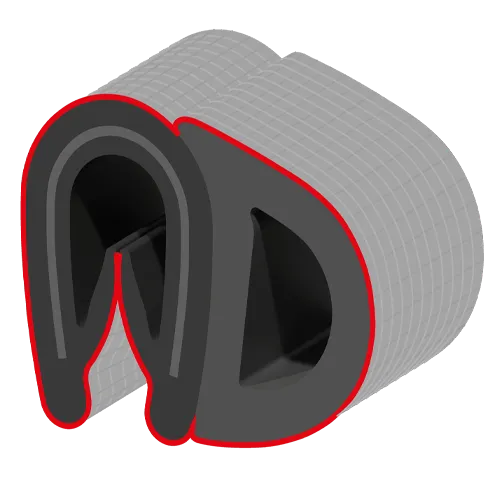

Type F-serie

Volledig omwikkelde EMI/RFI-afschermende pakking)

De type-F clip-on pakkingenserie is speciaal ontworpen om zowel EMI-afscherming als elektrische geleidbaarheid te bieden. Het geleidende textiel is volledig om de pakking gewikkeld, wat resulteert in een betere afscherming dan type W (de half omwikkelde versie) - alleen ten koste van de waterbestendigheid.

Standaardversies

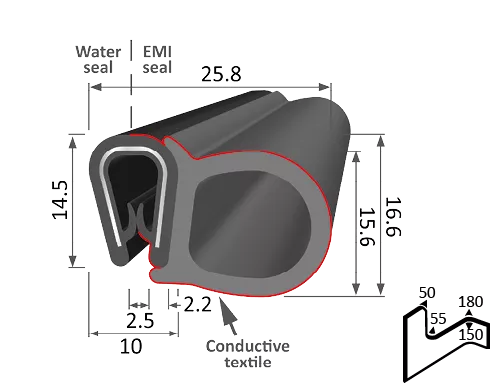

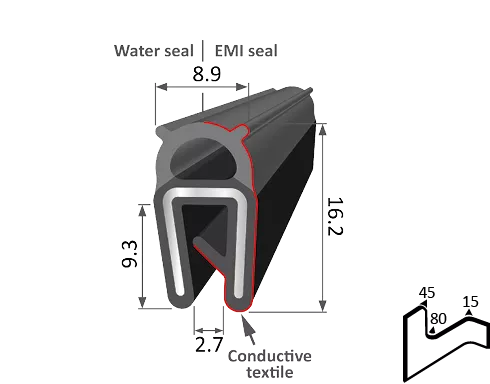

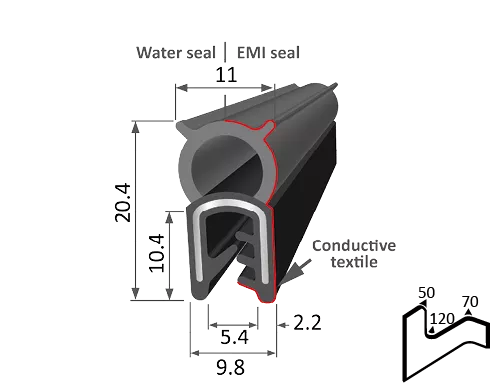

Onderdeelnummer	6580	6585	6590	6595
Beschikbare typen	W, F	W, F	W, F	W, J, F
Klembereik	1-4 mm	0,5-2 mm	1-3 mm	1-2 mm
Profielmateriaal	PVC-kwaliteit 911V5 ALD	EPDM-kwaliteit ES 60	EPDM-kwaliteit ES 60	PVC-kwaliteit 911V5 ALD
Lampmateriaal	EPDM-kwaliteit EP 082	EPDM-kwaliteit ES 06	EPDM-kwaliteit ES 06	EPDM-kwaliteit EP 082
Montage-inzetstuk	Staal 1.0347	Staal 1.0347	Staal 1.0347	Staal 1.0347

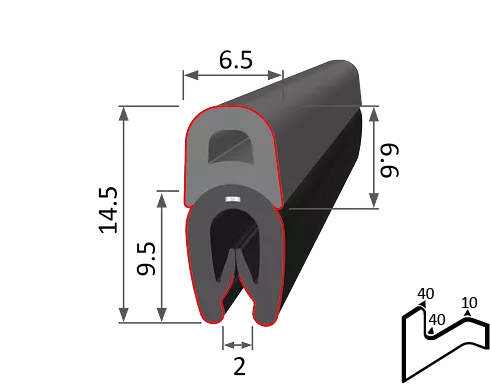

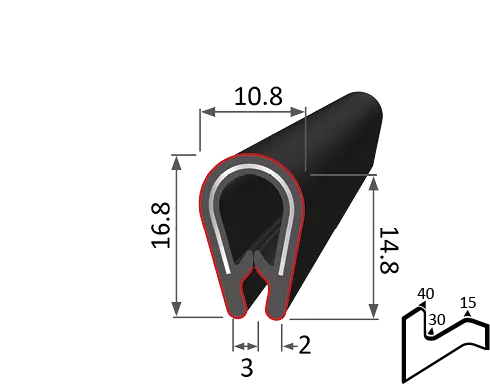

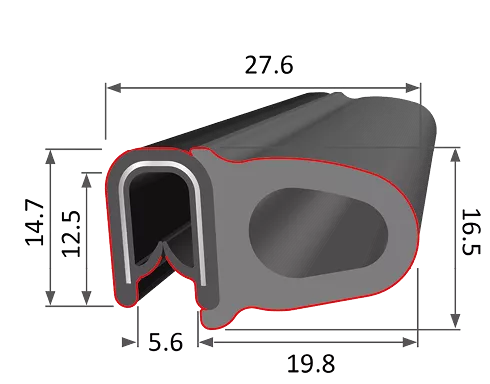

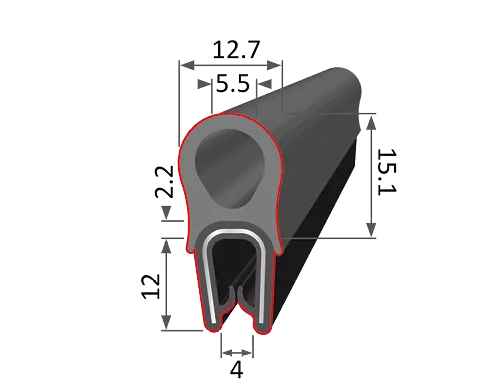

Geleidende flexibele randbeschermer

De pakking is zo ontworpen dat hij gemakkelijk over metalen flenzen schuift, wat de installatiekosten verlaagt, en is een goede keuze voor renovatieprojecten.

Toepassingen

• Verbindingsplaten
• ESD (statische ontlading)
• EMI-afscherming

Voordelen

• Eenvoudige installatie van de pakking
• Bestand tegen hitte, vochtigheid, zoutnevel, corrosie en regen.

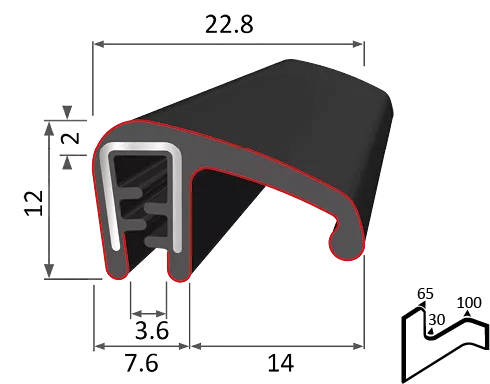

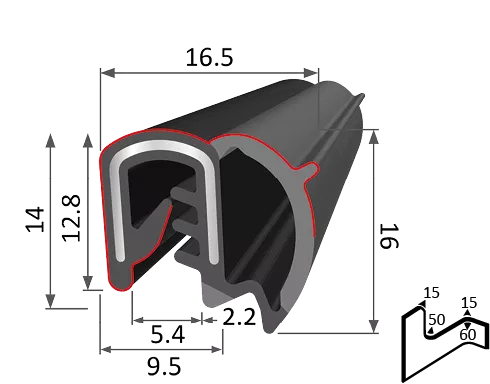

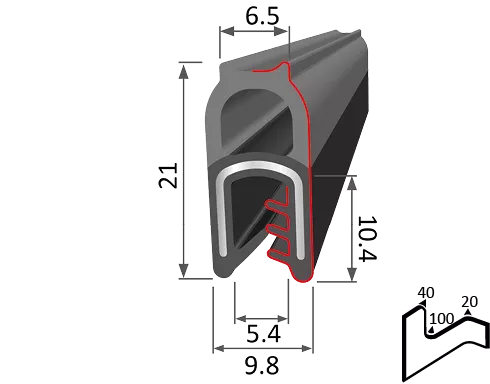

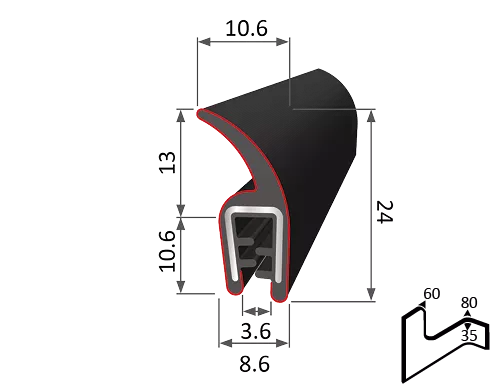

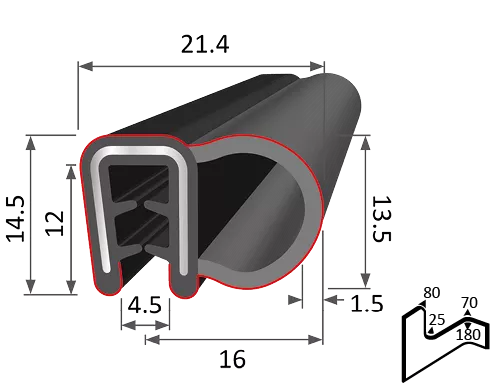

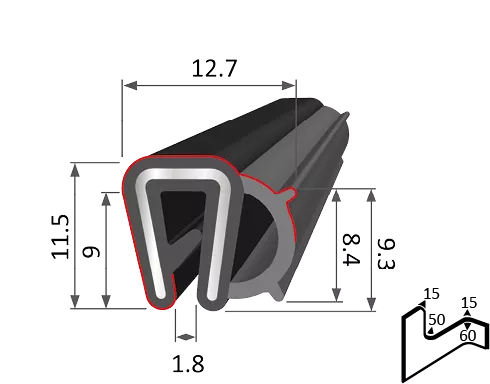

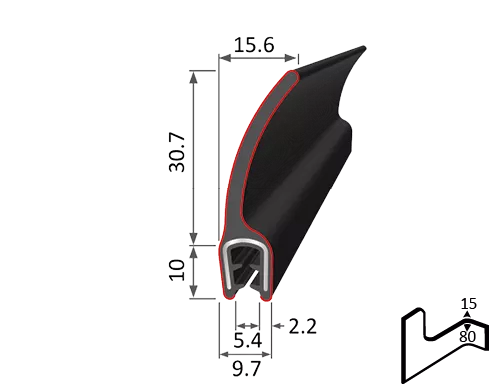

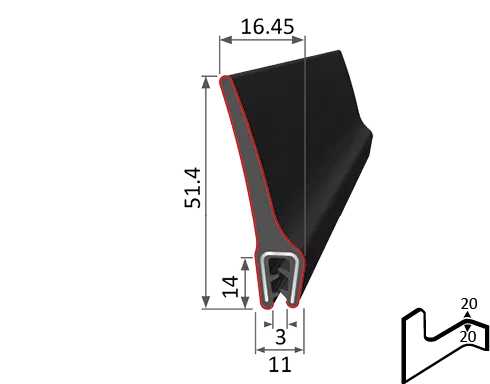

* De rode lijn geeft de geleidende laag aan.

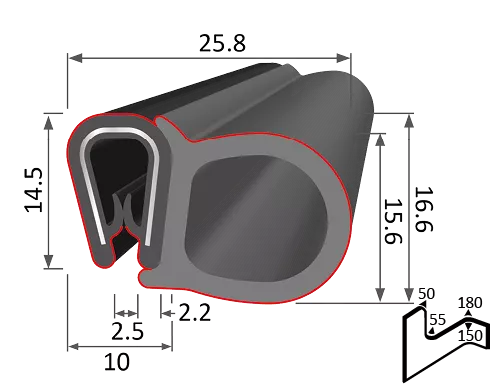

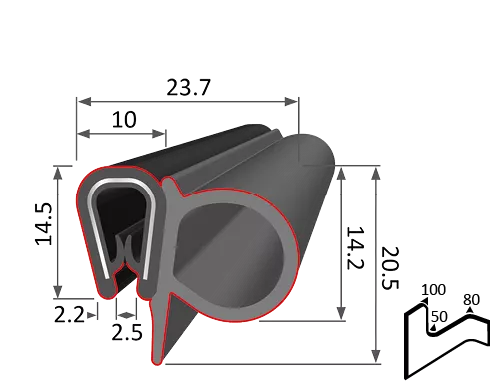

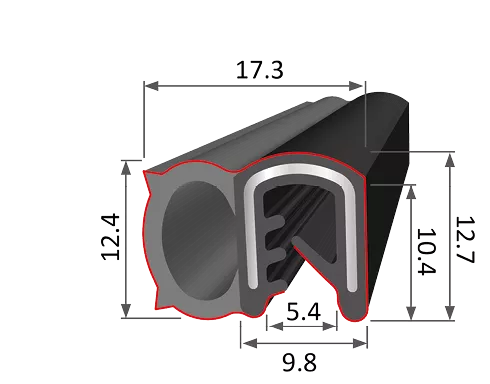

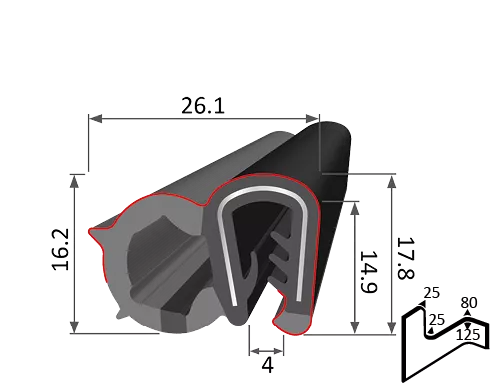

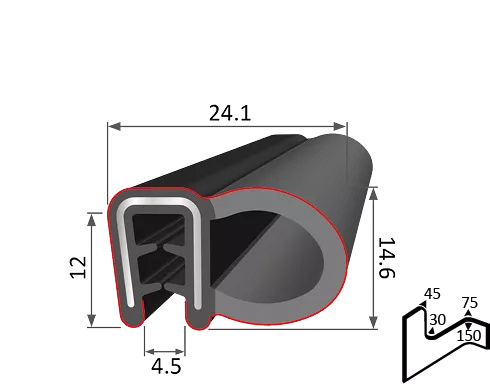

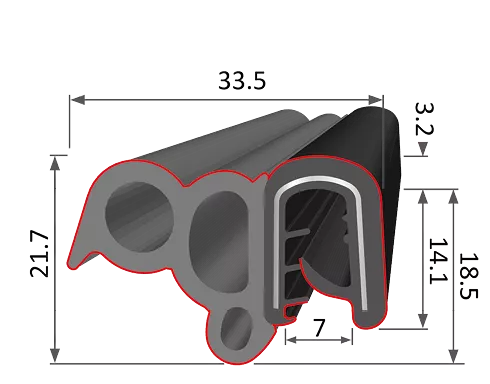

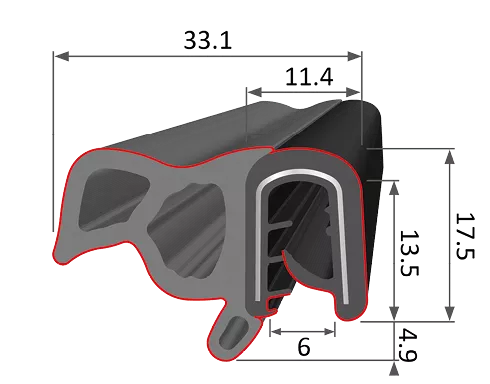

Afdichtingsgedeelte

Deze materiaalcombinatie vermindert het aantal benodigde pakkingen per kast. Hierdoor is het afdichtingsgedeelte een economische oplossing voor toepassingen waarbij zowel een omgevingsafdichting als EMI-afscherming vereist is.

Functies

• Hoogwaardige oplossing
• Een zeer kostenefficiënte oplossing

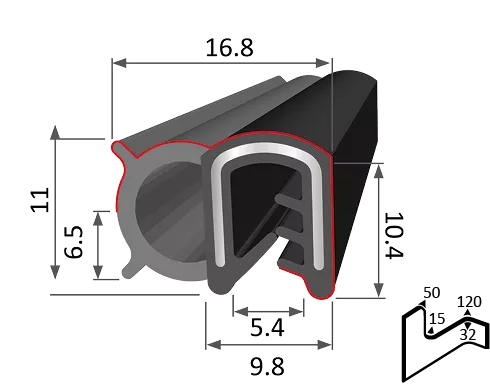

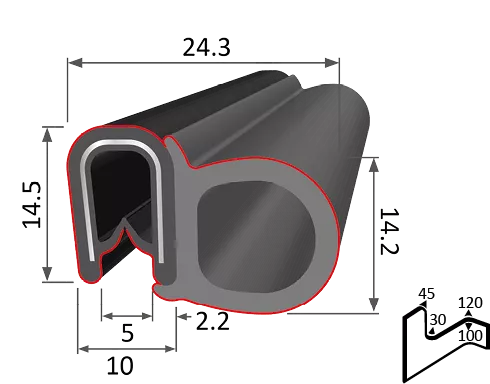

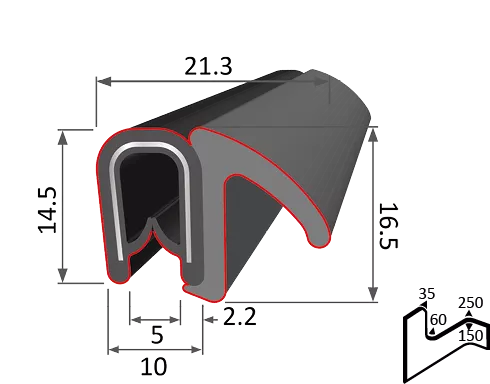

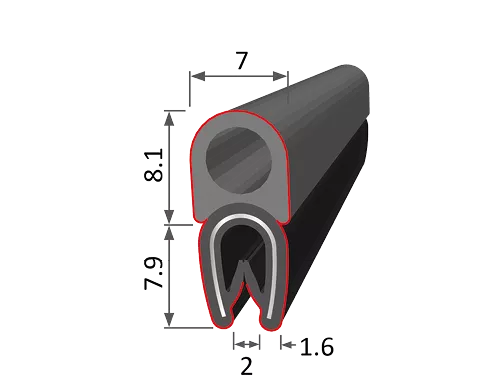

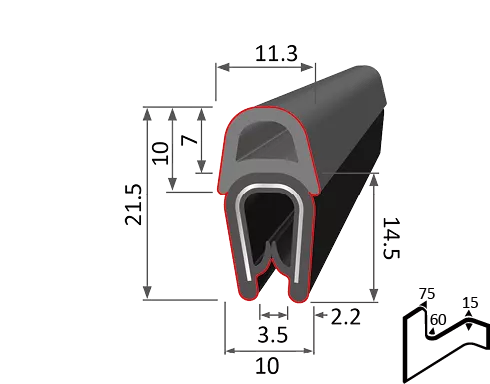

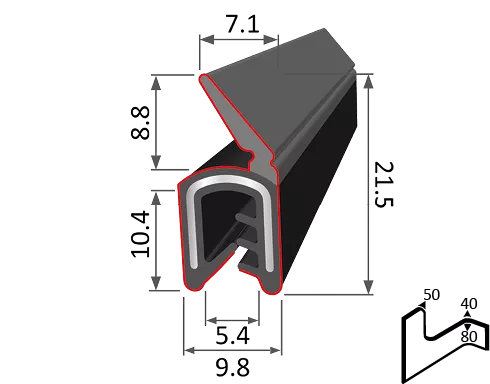

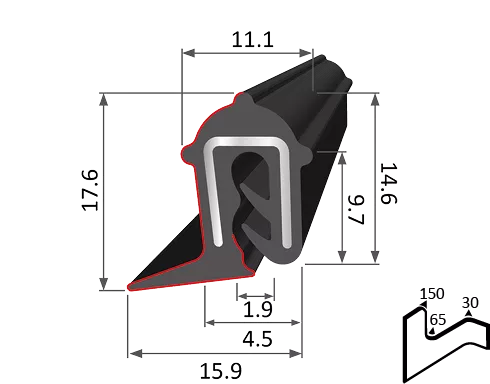

* De rode lijn geeft de geleidende laag aan.

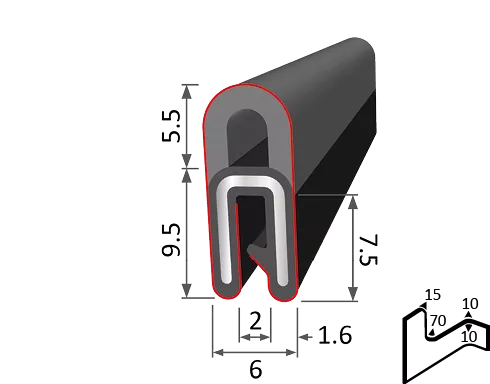

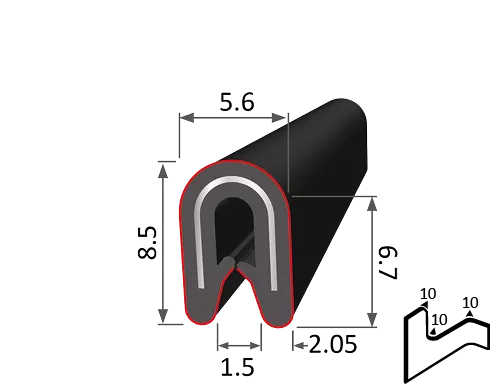

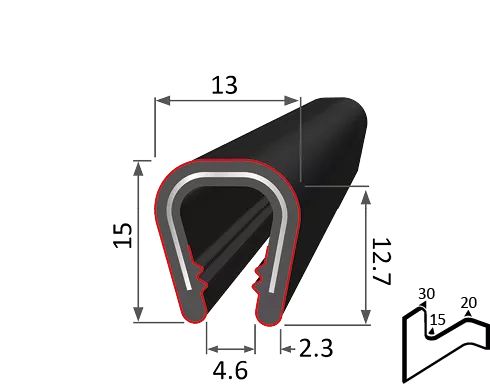

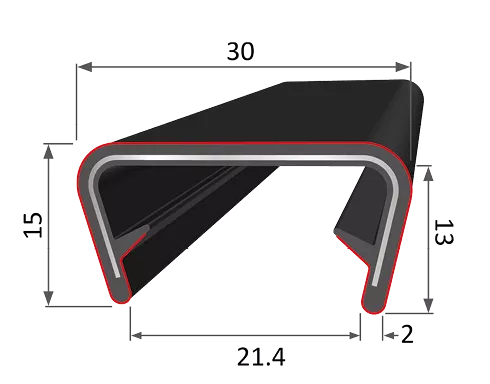

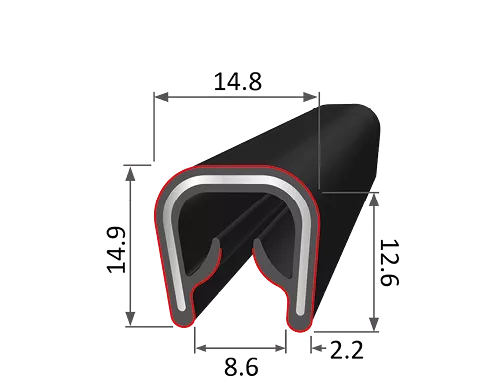

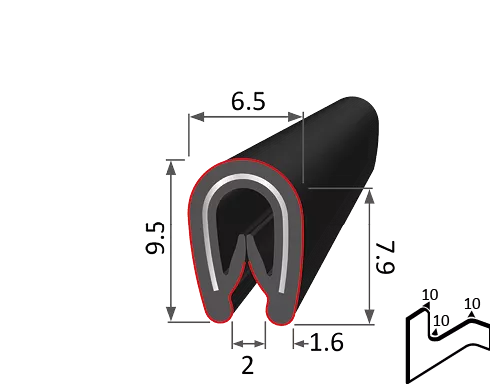

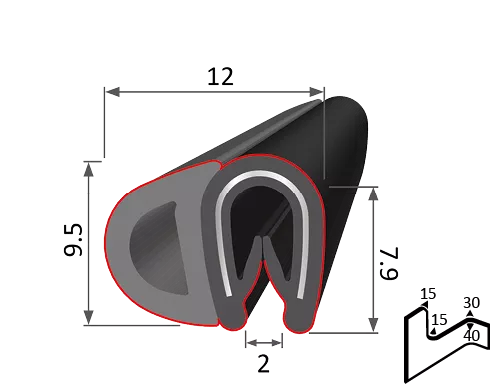

Geleidende randbeschermer

Dit is een zeer stijf profiel, dat gebruikt wordt om scherpe randen te beschermen tegen beschadiging en tegelijkertijd de elektrische geleidbaarheid te behouden. Dit type is ook geschikt voor het verbinden van twee stalen platen of voor statische ontlading.

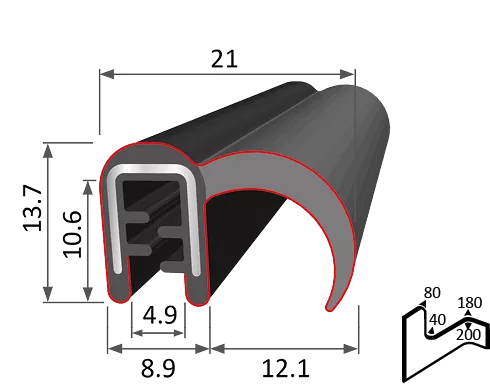

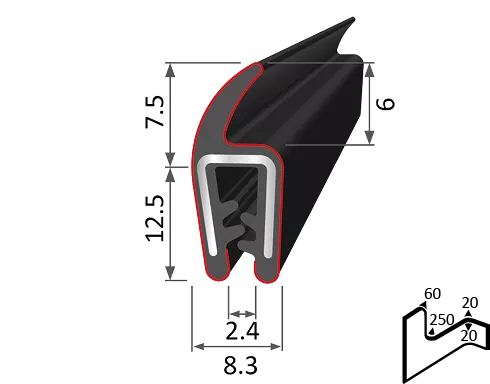

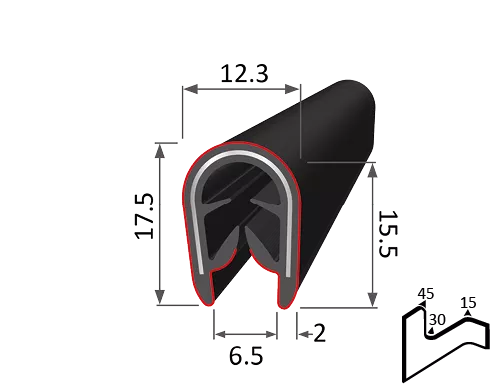

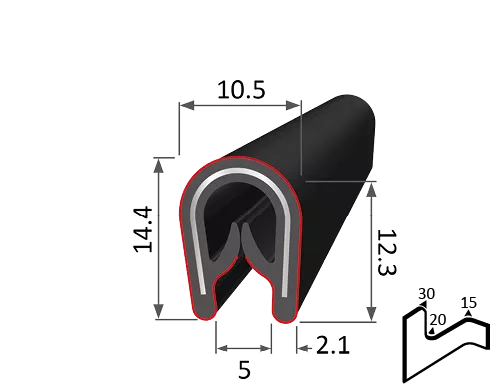

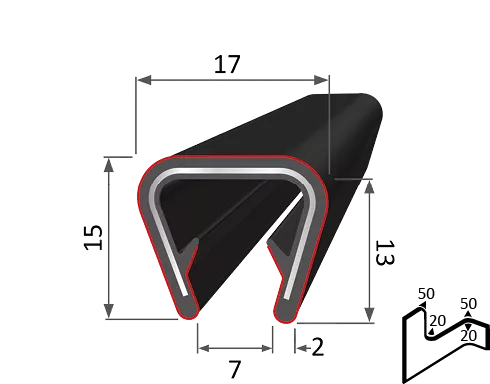

* De rode lijn geeft de geleidende laag aan.

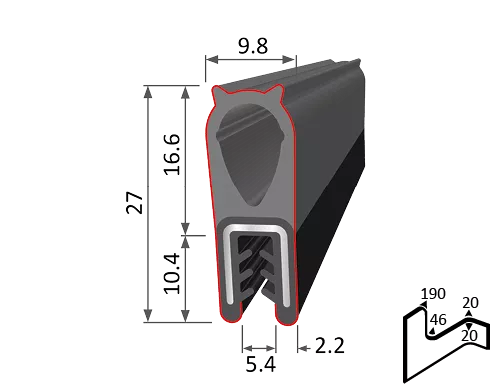

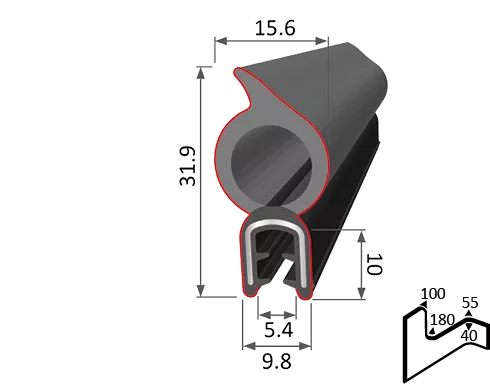

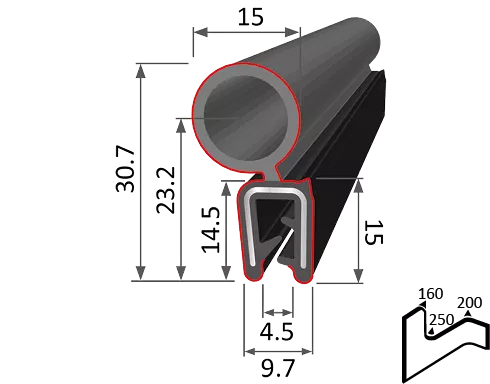

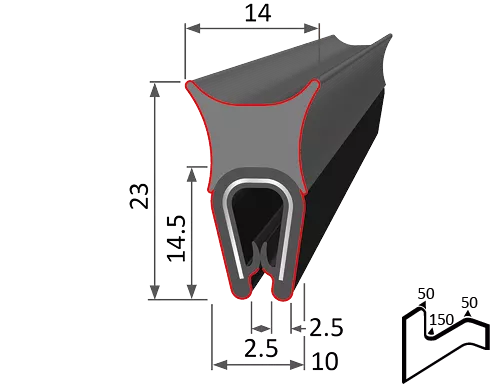

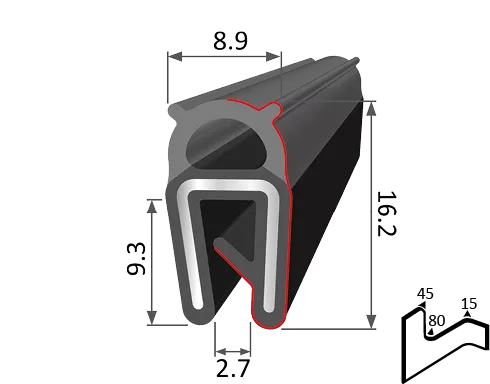

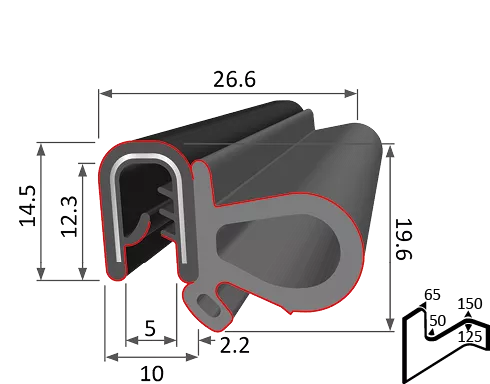

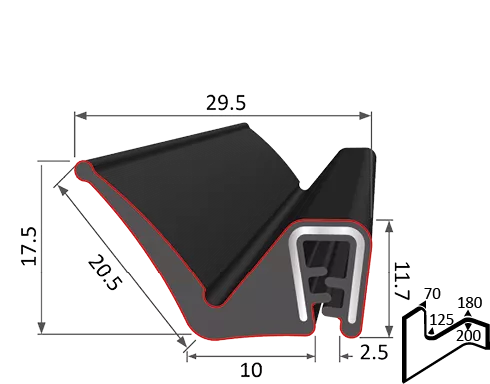

Dynamische sectie

Eenvoudige klikmontage voor deurkozijnen en soortgelijke toepassingen, randmontage, lage en hoge doorbuiging.

Voor toepassingen waarbij een klein dynamisch bereik vereist is en een clipbevestiging de voorkeur heeft. Eenvoudig te monteren door
In positie drukken.

De pakking wordt geleverd met borgpennen om deze in de gewenste positie vast te zetten.

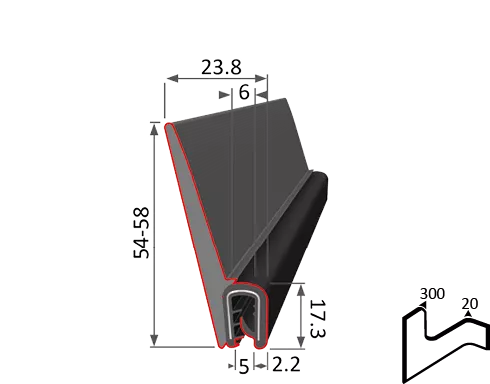

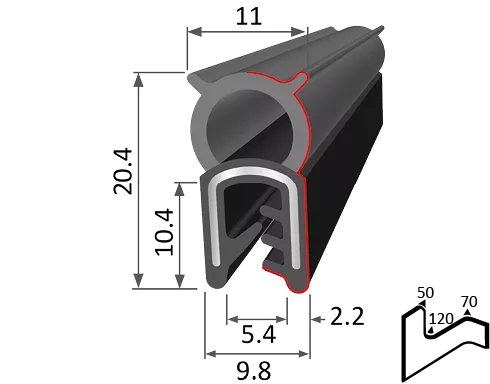

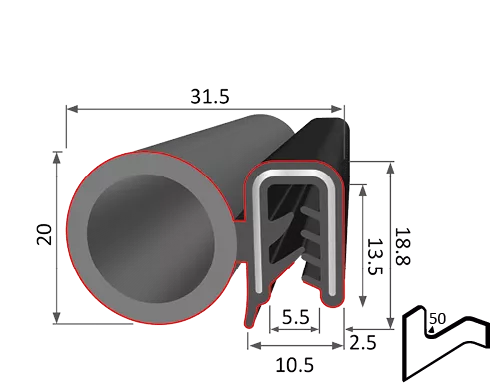

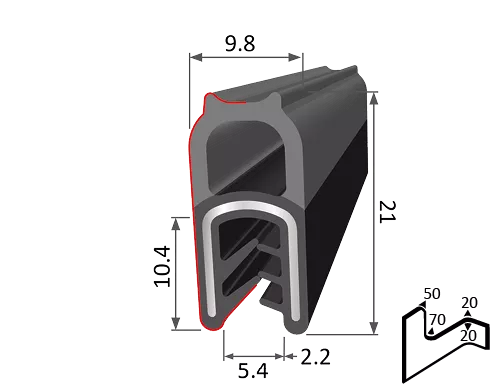

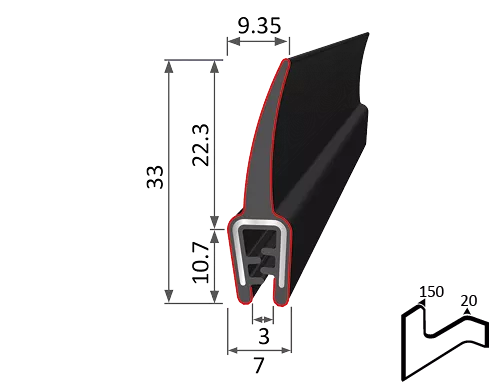

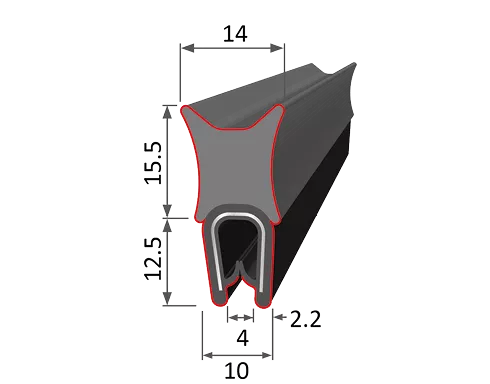

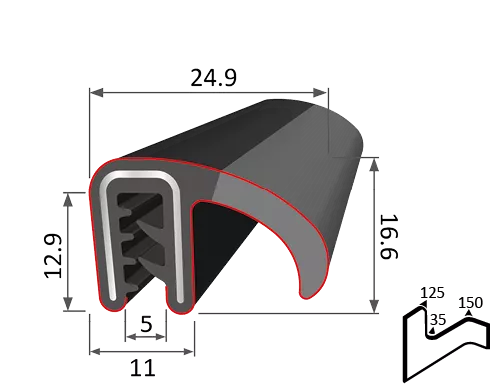

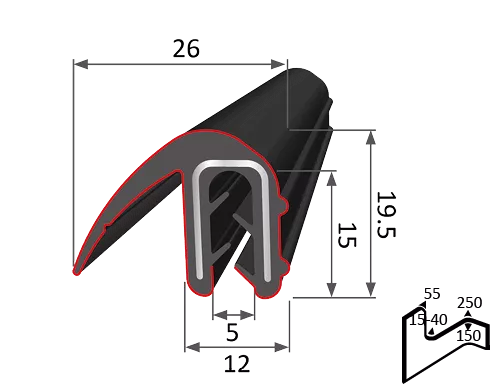

* De rode lijn geeft de geleidende laag aan.

Siliconen klemgedeelte

Onderdeelnummer	6592	6593
Beschikbare typen	F	F
Klembereik	1,5 - 2 mm	2 - 4 mm
Materiaal	Siliconen, 55 ± 5 Shore	Siliconen, 60 ± 5 Shore
