Clip-on EMI/RFI afschermingspakking voor zware toepassingen

Opklikbare EMI-afschermingspakking voor zwaar gebruik

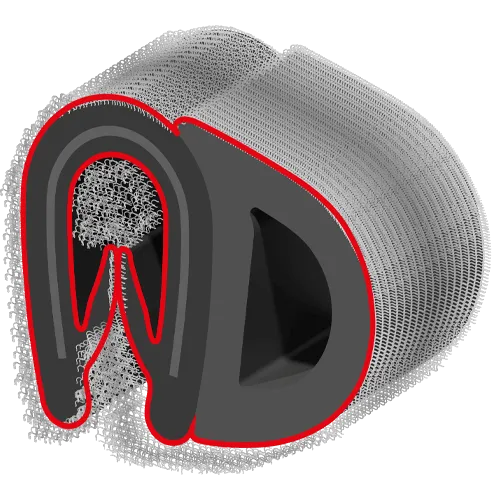

De clip-on pakking voor zwaar gebruik is een flexibele rubberen buis met een volledig metalen omhulsel. Dankzij het grote bereik van de clip is de montage zeer eenvoudig en is een stevige mechanische bevestiging van de EMI-afschermingspakking gegarandeerd zonder gebruik van lijm.

De metalen bekleding is corrosiebestendig en biedt zowel uitstekende EMI-afscherming als elektrische geleidbaarheid. Het holle rubber zorgt voor een lage sluitkracht en goede veerkracht, waardoor het ideaal is voor EMI-afscherming, aarding en statische ontlading (ESD) of als alternatief voor vingerstrips.

De clip-on pakking kan tot 90 graden buigen en kan worden vastgeklikt op plaatmateriaal met een dikte van 0,5 tot 3 mm. De pakking is verkrijgbaar in doorlopende lengtes of in korte, voorgesneden secties.

Technische gegevens

• Afschermingseffectiviteit >100 dB (10 kHz - 22 GHz)
• Elektrische weerstand 0,004 Ohm/cm²
• Temperatuurbereik -40 tot +100 °C

Toepassingen

• EMI/EMC-afscherming
• Statische ontlading (ESD) / aarding
• Elektrische aansluitingen
• Deuren / deksels
• Medisch / militair
• Algemene elektronica

Voordelen

• Niet giftig
• Hoog veer-/compressiebereik
• Extreem hoge afschermingsprestaties
• Uitstekende elektrische geleidbaarheid
• Eenvoudig te monteren

Gevelbekledingsopties

• 4730: Monel
• 4740: Vertind koperstaal (standaard)
• 4750: Roestvrij staal
• 4760: Aluminium

Standaardversies

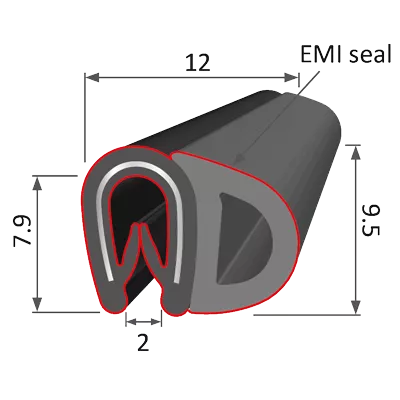

Onderdeelnummer	6680	6685	6690	6695
Klembereik	1-4 mm	0,5-2 mm	1-3 mm	1-2 mm
Profielmateriaal	PVC-kwaliteit 911V5 ALD	EPDM-kwaliteit ES 60	EPDM-kwaliteit ES 60	PVC-kwaliteit 911V5 ALD
Lampmateriaal	EPDM-kwaliteit EP 082	EPDM-kwaliteit ES 06	EPDM-kwaliteit ES 06	EPDM-kwaliteit EP 082
Montage-inzetstuk	Staal 1.0347	Staal 1.0347	Staal 1.0347	Staal 1.0347

Geleidende flexibele randbeschermer

De pakking is zo ontworpen dat hij gemakkelijk over metalen flenzen schuift, wat de installatiekosten verlaagt, en is een goede keuze voor renovatieprojecten.

Toepassingen

• Verbindingsplaten
• ESD (statische ontlading)
• EMI-afscherming

Voordelen

• Eenvoudige installatie van de pakking
• Bestand tegen hitte, vochtigheid, zoutnevel, corrosie en regen.

* De rode lijn geeft de geleidende laag aan.

Afdichtingsgedeelte

Deze materiaalcombinatie vermindert het aantal benodigde pakkingen per kast. Hierdoor is het afdichtingsgedeelte een economische oplossing voor toepassingen waarbij zowel een omgevingsafdichting als EMI-afscherming vereist is.

Functies

• Hoogwaardige oplossing
• Een zeer kostenefficiënte oplossing

* De rode lijn geeft de geleidende laag aan.

Geleidende randbeschermer

Dit is een zeer stijf profiel, dat gebruikt wordt om scherpe randen te beschermen tegen beschadiging en tegelijkertijd de elektrische geleidbaarheid te behouden. Dit type is ook geschikt voor het verbinden van twee stalen platen of voor statische ontlading.

* De rode lijn geeft de geleidende laag aan.

Dynamische sectie

Eenvoudige klikmontage voor deurkozijnen en soortgelijke toepassingen, randmontage, lage en hoge doorbuiging.

Voor toepassingen waarbij een klein dynamisch bereik vereist is en een clipbevestiging de voorkeur heeft. Eenvoudig te monteren door
In positie drukken.

De pakking wordt geleverd met borgpennen om deze in de gewenste positie te vergrendelen.

* De rode lijn geeft de geleidende laag aan.

Siliconen klemgedeelte

Onderdeelnummer	6692	6693
Klembereik	1,5 - 2 mm	2 - 4 mm
Materiaal	Siliconen, 55 ± 5 Shore	Siliconen, 60 ± 5 Shore
