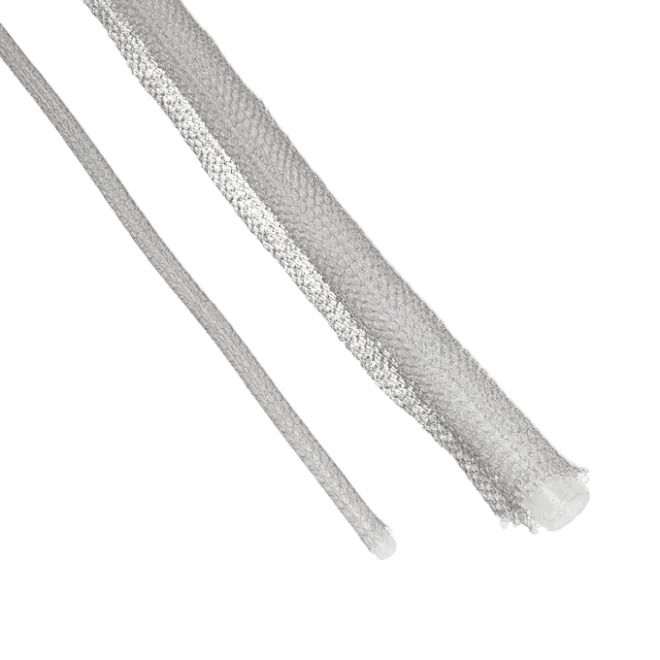

Gestrickte Drahtgeflechtdichtung

Serie

Finden Sie die Größen in der Maßtabelle
Wenn Sie die Dichtung mit einer Wassersperre wünschen, geben Sie die Breite der Wassersperre in mm an

Die EMI/RFI-Abschirmdichtungen aus Drahtgeflecht bestehen aus einer Schicht gestrickter elektrisch leitfähiger Metalldrähte, die an einem Gummi- oder Elastomerkern mit geringer Schließkraft befestigt sind. Für Hochleistungsanwendungen wie EMP oder hohe Temperaturen ist eine Vollmetallversion erhältlich. Manchmal wird eine EMI/RFI-Dichtung aus Metallgeflecht mit einer Umweltdichtung kombiniert, um die IP-Schutzart zu erreichen, je nach den verwendeten Materialien.

Dichtungen aus Drahtgestrick bieten eine kostengünstige Lösung für Anwendungen mit hoher Abschirmleistung in magnetischen und elektrischen Feldern, einschließlich EMP. Die Dichtungen können entweder vollständig aus Drahtgestrick oder aus Drahtgestrick über einem Elastomerkern hergestellt werden, der nach der Kompression eine Rückformung ermöglicht.

Für die Hochfrequenzabschirmung eignen sich folienbasierte Dichtungen wie Amucor Shield besser, da sie eine viel größere Kontaktfläche bieten.


Dichtung aus gestricktem Drahtgeflecht vs. Amucor-Schild
Amucor Schildkontaktpunkte Kontaktpunkte des Amucor-Schildes
Kontaktpunkte aus Metallgestrickdichtungen Kontaktpunkte der Drahtgestrickdichtung
Vorteile
  • Hohe Dämpfung für niedrige Frequenzen (niederfrequente magnetische Abschirmung)
  • Geeignet für den Einsatz unter extremen Bedingungen (Militäranwendungen)
  • Verschleißfest
  • Nicht korrosionsanfällig
  • Verschiedene Leitmaterialien gegen Spannungskorrosion
  • Rollenlängen von 1 bis 1000 Meter (je nach Breite und Höhe der Dichtung)
  • Benötigtes Werkzeug: Schere

Optionen (auf Anfrage)
  • Sonderanfertigung in den angegebenen Maßen
  • Mit flammhemmendem Kern erhältlich
  • Erhältlich mit leitfähigem Selbstkleber
  • Erhältlich mit chemikalienbeständigem Gummi wie EPDM
  • Silikonschwamm für hohe Temperaturen bis 220 °C
  • Auf passgenaue Längen geschnitten als Fertigrahmen

Dichtung aus Drahtgestrick, Nutdichtung, Dichtungen, RFI, EMI, IP, Wasserdichtung EMI/RFI-Dichtung aus Drahtgestrick in einer Nut

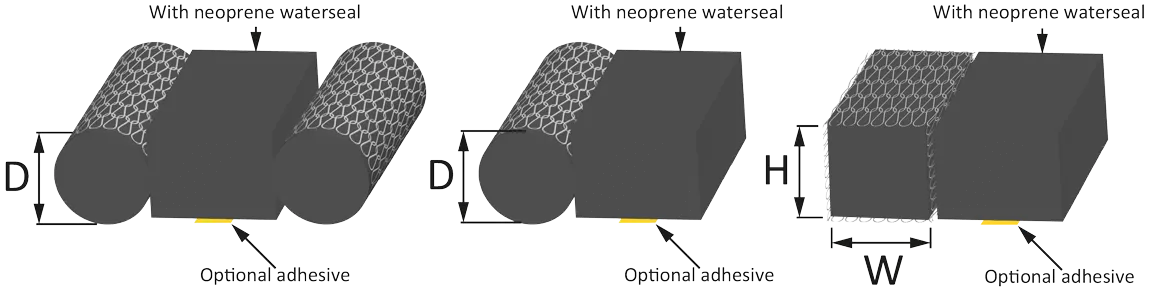

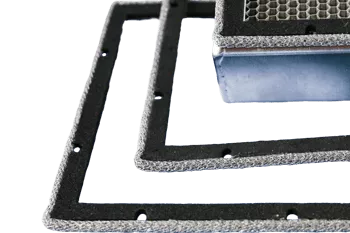

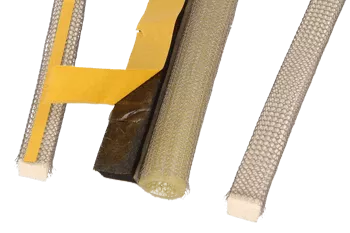

Metallstrickdichtung mit Wasserdichtung Dichtung Dichtungen RFI EMI IP Wasserdichtung Hochleistungs EMI/RFI-Dichtung aus Drahtgestrick kombiniert mit Wasserdichtung
Metallstrickdichtung Wasserdichtung Dichtung Dichtungen RFI EMI IP Wasserdichtung EMI/RFI-Dichtung aus Drahtgestrick kombiniert mit Wasserdichtung

Lagerabmessungen

Nachfolgend sind alle Standardgrößen aufgeführt, die wir auf Lager haben und die daher schnell verfügbar sind. Fast jede Größe und Kombination kann hergestellt werden. Wenn Sie eine Größe benötigen, die unten nicht aufgeführt ist, kontaktieren Sie uns bitte bezüglich der Optionen und Lieferzeit.

Runde (R)

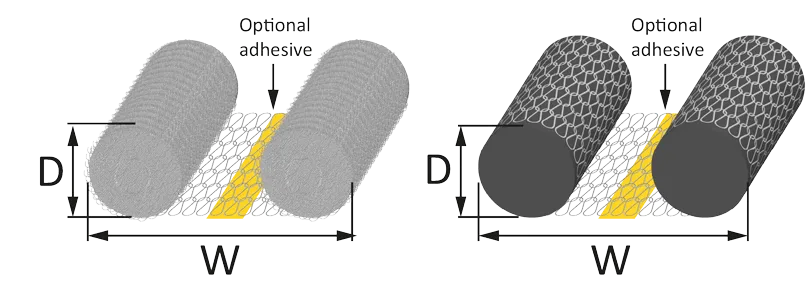

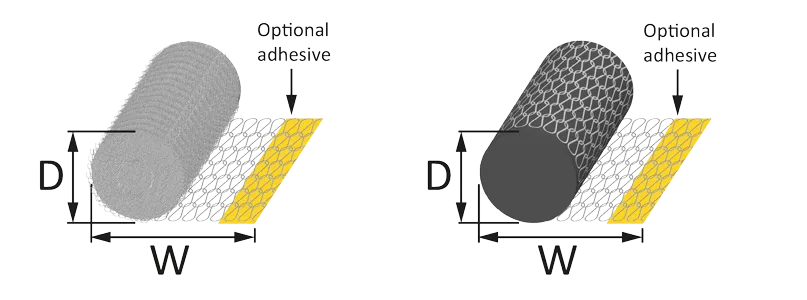

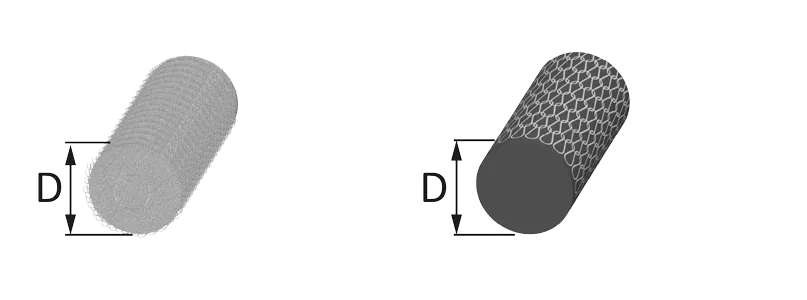

Gestrickte Drahtgeflechtdichtung, runde technische Zeichnung, Dichtung, Dichtungen, RFI, EMI, IP, Wasserdichtung
D (mm) oder D xd (mm)
1.6 4,8 x 3,2 9,5 x 6,4
2.4 6.4 11.1
3.2 6,4 x 3,2 11.1 x 8.0
3,2 x 1,6 7.9 12.7
4.0 8,0 x 4,8 12,7 x 9,5
4.8 9,5 14,9 x 11,1
Doppelrunde (DR)
Gestrickte Drahtgeflechtdichtung, runde technische Zeichnung, Dichtung, Dichtungen, RFI, EMI, IP, Wasserdichtung
dxb (mm)
1,6 x 9,5 3,2 x 12,7 6,4 x 15,9
1,6 x 12,7 3,2 x 15,9 6,4 x 19,1
1,6 x 15,9 4,8 x 15,9 6,4 x 25,4
2,4 x 12,7 4,8 x 19,1 9,5 x 25,4
3,2 x 9,5 4,8 x 25,4 12,7 x 25,4
3,2 x 39,0

Rund mit Schwanz (T)
Gestrickte Drahtgeflechtdichtung, runde technische Zeichnung, Dichtung, Dichtungen, RFI, EMI, IP, Wasserdichtung
dxb (mm)
1,6 x 9,5 3,2 x 15,9 6,4 x 12,7 9,4 x 25,4
1,6 x 12,7 3,2 x 19,1 6,4 x 15,9 9,5 x 15,9
1,6 x 15,9 4,0 x 12,7 6,4 x 19,1 9,5 x 19,1
1,6 x 19,1 4,0 x 19,1 6,4 x 25,4 9,5 x 25,4
2,4 x 12,7 4,8 x 12,7 7,9 x 15,9 11,1 x 19,1
2,4 x 15,9 4,8 x 15,9 7,9 x 19,1 11,1 x 25,4
2,4 x 19,1 4,8 x 19,1 7,9 x 25,4 12,7 x 19,1
3,2 x 12,7 4,8 x 25,4 9,4 x 19,1 12,7 x 25,4
Rechteckig (S)

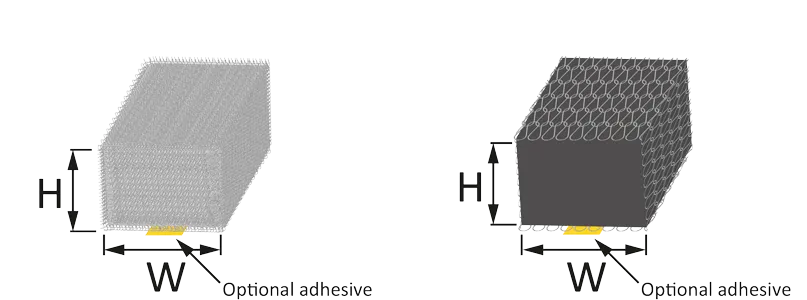

Dichtung aus Drahtgeflecht, rechteckig, technische Zeichnung, Dichtung, Dichtungen, RFI, EMI, IP, Wasserdichtung
Rechteckig (S)
3,2 x 1,6 9,5 x 3,2 19,1 x 12,7
3,2 x 2,4 9,5 x 4,8 20 x 6
3,2 x 3,2 9,5 x 6,4 20 x 8
4,0 x 3,2 12,7 x 6,4 20 x 10
4,8 x 2,4 12,7 x 9,5 20 x 12
4,8 x 3,2 12,7 x 12,7 20 x 20
4,8 x 4,8 15 x 6 25 x 6
6,4 x 1,6 15 x 8 25 x 8
6,4 x 2,4 15 x 10 25 x 10
6,4 x 3,2 15 x 12 25 x 12
6,4 x 4,8 15 x 15 25 x 18
6,4 x 6,4 15,9 x 9,5 25 x 20

Abschirmleistung

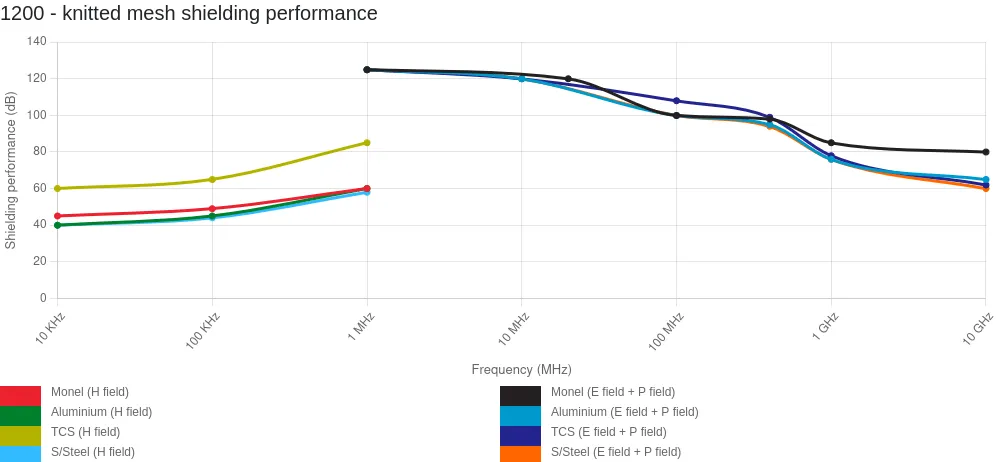

Abschirmleistung durch gestricktes Netz
Video zur hauseigenen Produktion von Drahtgestrick

Technische Spezifikationen
Material Anwendungen
Monel
Gemäß QQ-N-281
BS 3075 NA 13
Klasse a
Durchmesser 0,11 mm

Das am häufigsten verwendete Material.
Unempfindlich gegen Korrosion und neutral auf der galvanischen Ebene.
Aluminium
AMS 4187
BS 1475 5056A
Legierung 5056
Durchmesser 0,13mm

Wird in einigen Fällen für Aluminiumgehäuse verwendet.
TCS
Stahlkern (57%)
Kupferummantelung (40%)
Verzinnung (3%)
Durchmesser 0,11 mm

Hervorragende magnetische sowie elektrische Eigenschaften, da eine Ferrolegierung mit Kupfer beschichtet ist.
Die Außenseite ist verzinnt um Korrosion vorzubeugen.
Edelstahl
AISI 304
Durchmesser 0,13mm

Das stärkste Material mit einer Abschirmleistung vergleichbar mit Aluminium. Äußerst verschleißfest.

Mit Wasserdichtung/IP-Siegel

Alle EMI/RFI-Dichtungen aus Maschenware können mit einer Wasserdichtung/IP-Dichtung hergestellt werden.

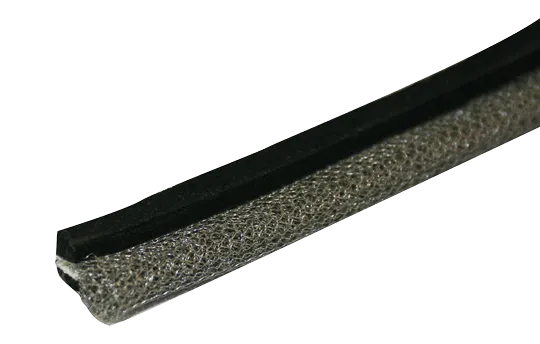

Das Standardmaterial für die Flüssigkeits-/Wasserabdichtung ist Neopren, das zur einfachen Installation mit einer selbstklebenden Rückseite versehen werden kann (in den Zeichnungen rot markiert). Alternativ ist auch ein Silikonschwamm erhältlich.


Optimale Kompression/Dichte

Die maximale Durchbiegung beträgt bei einem Kern aus Schwammelastomer etwa 30 %, bei einer Hohlextrusion 50 %. Aus diesem Grund wird die Hohlextrusion häufiger eingesetzt. Kompressionsgrade sind bei Anwendungen wie der Flüssigkeitsfiltration und Geräuschdämpfung wichtig, bei denen der Strömungswiderstand entscheidend ist.


Anwendungen

Wird zum Abdichten von Gehäusedeckeln und -türen, abnehmbaren Abdeckplatten und Schnittstellendichtungen für EMI-geschirmte Lüftungsplatten und EMI/RFI-geschirmte Fenster verwendet.


Temperaturbeständigkeit

Die Temperaturbeständigkeit hängt vom Kernmaterial der Metallgestrick-EMI/RFI-Dichtung ab; mögliche Bereiche sind von -60 °C bis 220 °C. Diese Metallgestrick-EMI/RFI-Dichtungen sind unempfindlich gegenüber äußeren Einflüssen und halten rauen Bedingungen sehr gut stand.

Dichtungskompression aus gestricktem DrahtgeflechtPlatzierung der Dichtung aus gestricktem Drahtgeflecht und der WasserdichtungAmucor-Stricknetzdichtung zur Wasserabdichtung

Unterlegscheiben und Scheiben aus Drahtgestrick

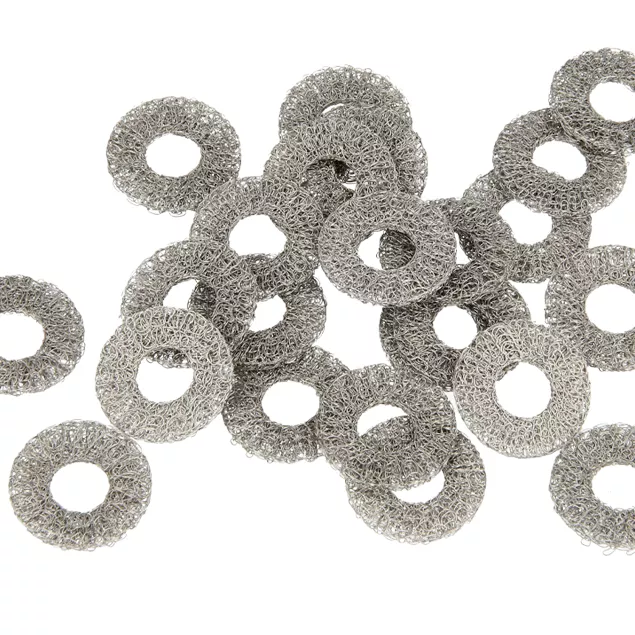

Wir liefern auch gestrickte Drahtgeflechtringe/-scheiben zur Abdichtung von Bolzenlöchern. Die Ringe können einzeln geliefert werden, können aber auch in eine Dichtung um Bolzenlöcher gelegt werden, um eine bessere elektromagnetische Abdichtung um Bolzenlöcher zu erreichen.

Weitere Informationen zu Unterlegscheiben und Scheiben finden Sie auf unserer Seite zu Unterlegscheiben und Scheiben aus Drahtgestrick .

Dichtungsscheiben aus Drahtgestrick
