Serie

Find the sizes in the dimension table
If you want the gasket with a water seal, then specify the width of the water seal in mm

Eine gestrickte Drahtgewebedichtung mit hohlem Silikonkern bietet dank ihrer leitfähigen Metallgewebeschicht und des komprimierbaren, robusten Silikonprofils eine hervorragende EMI/RFI-Abschirmung und zuverlässige Abdichtung. Diese Hybridkonstruktion gewährleistet hohe Dämpfung elektromagnetischer Störungen, Flexibilität sowie Beständigkeit gegenüber Chemikalien und hohen Temperaturen. Das hohle Silikonprofil der Dichtung sorgt für maximale Kompression, Elastizität und robuste Abdichtung auch in anspruchsvollen Anwendungen.

Für Hochfrequenzabschirmungen eignen sich folienbasierte Dichtungen wie die Amucor-Abschirmdichtung besser, da sie eine viel größere Kontaktfläche aufweisen.

Anwendungen

Wirksame EMV-Abschirmung für:

  • Schränke
  • EMI/RFI-abgeschirmte Fenster
  • Gehäuse
  • Schnittstellendichtungen für EMI-abgeschirmte Lüftungsklappen
  • Telekommunikationsausrüstung
Temperaturbeständigkeit

Die Temperaturbeständigkeit hängt vom Kernmaterial der metallgestrickten EMI/RFI-Dichtung ab; Bereiche von -60 °C bis 220 °C sind möglich. Diese metallgestrickten EMI/RFI-Dichtungen sind unempfindlich gegenüber äußeren Einflüssen und halten auch rauen Bedingungen sehr gut stand.

Gestrickte Drahtgewebedichtung vs. Amucor-Abschirmung
Amucor-Schutzkontaktpunkte Kontaktpunkte des Amucor-Schutzschildes
Kontaktstellen der Metallgewebedichtung Kontaktpunkte der gestrickten Drahtgewebedichtung
Schirmleistung

1200 - Leistung des gestrickten Netzgewebes

Vorteile
  • Kombiniert flexible Passform
  • Langlebig und verschleißfest
  • Hohe Dämpfung bei niedrigen Frequenzen (magnetische Abschirmung für niedrige Frequenzen)
  • Geeignet für den Einsatz unter extremen Bedingungen (militärische Anwendungen)
  • Nicht korrosionsanfällig
  • Verschiedene leitfähige Materialien gegen Zugkorrosion
  • Rollenlängen von 1 bis 1000 Metern (abhängig von Breite und Höhe der Dichtung)
  • Benötigte Werkzeuge: eine Schere
Technische Spezifikationen für gestricktes Drahtgewebe
Material Anwendungen
Monel
Gemäß QQ-N-281
BS 3075 NA 13
Klasse A
Durchmesser 0,11 mm
Das am häufigsten verwendete Material.
Unempfindlich gegenüber Korrosion und galvanisch neutral.
TCS
Stahlkern (57 %)
Kupferverkleidung (40 %)
Verzinnung (3%)
Durchmesser 0,11 mm		 Hervorragende magnetische und elektrische Eigenschaften, da eine Ferrolegierung mit Kupfer ummantelt ist.
Die Außenseite ist verzinnt, um Korrosion zu verhindern.
Aluminium
AMS 4187
BS 1475 5056A
Legierung 5056
Durchmesser 0,16 mm
Wird in einigen Fällen für Aluminiumgehäuse verwendet.
Edelstahl
AISI 304
Durchmesser 0,13 mm
Das stärkste Material mit einer mit Aluminium vergleichbaren Abschirmleistung. Äußerst verschleißfest.
Video zur hauseigenen Produktion von gestricktem Drahtgewebe

Gestrickte Drahtgewebedichtung Nutdichtung RFI EMI IP wasserdicht Gestricktes Drahtgewebe, EMI/RFI-Dichtung in einer Nut
Metallgewebedichtung mit Wasserdichtung, RFI-, EMI- und IP-Schutzdichtung, robuste Ausführung Gestrickte Drahtgewebe-EMI/RFI-Dichtung kombiniert mit Wasserdichtung
Metallgewebedichtung, Wasserdichtung, Dichtungen, RFI, EMI, IP-Wasserdichtung Gestrickte Drahtgewebe-EMI/RFI-Dichtung kombiniert mit Wasserdichtung
Lagerabmessungen

Nachfolgend finden Sie alle Standardgrößen, die wir auf Lager haben und daher schnell lieferbar sind. Nahezu jede Größe und Kombination ist möglich. Sollten Sie eine Größe benötigen, die nicht aufgeführt ist, kontaktieren Sie uns bitte, um die Optionen und die Lieferzeit zu besprechen.

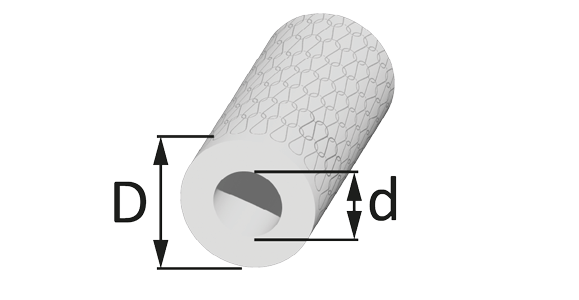

Runde (R)
Rundhohle Dichtung aus gestricktem Drahtgewebe
D (mm) oder D x d (mm)
3,2 x 1,6 9,5 x 6,4
4,8 x 3,2 11,1 x 8,0
6,4 x 3,2 12,7 x 9,5
8,0 x 4,8 14,9 x 11,1

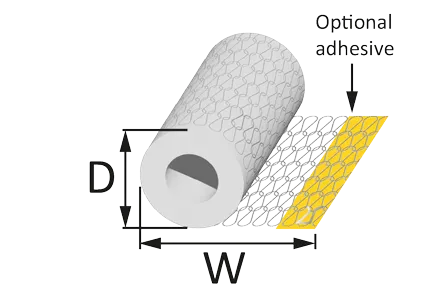

Rund mit Schwanz (T)
Doppelrund hohle, gestrickte Drahtgewebedichtung
Durchmesser x Breite (mm)
3,2 x 12,7 6,4 x 12,7 9,5 x 15,9
3,2 x 15,9 6,4 x 15,9 9,5 x 19,1
3,2 x 19,1 6,4 x 19,1 9,5 x 25,4
4,8 x 12,7 6,4 x 25,4 12,7 x 19,1
4,8 x 15,9 8,0 x 15,9 12,7 x 25,4
4,8 x 19,1 8,0 x 19,1
4,8 x 25,4 8,0 x 25,4

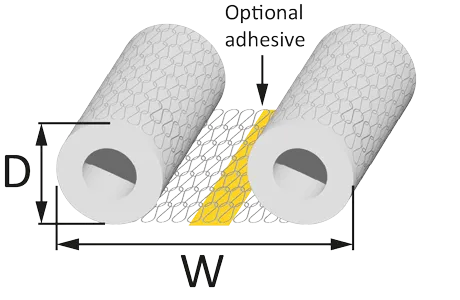

Doppelrunde (DR)
Doppelrund hohle, gestrickte Drahtgewebedichtung
Durchmesser x Breite (mm)
3,2 x 12,7 6,4 x 12,7 9,5 x 15,9
3,2 x 15,9 6,4 x 15,9 9,5 x 19,1
3,2 x 19,1 6,4 x 19,1 9,5 x 25,4
4,8 x 12,7 6,4 x 25,4
4,8 x 15,9 8,0 x 15,9
4,8 x 19,1 8,0 x 19,1
4,8 x 25,4 8,0 x 25,4

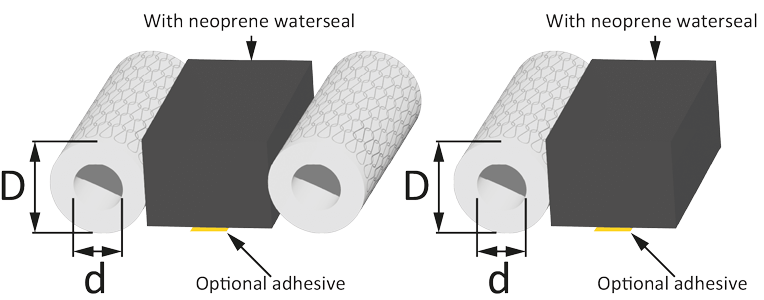

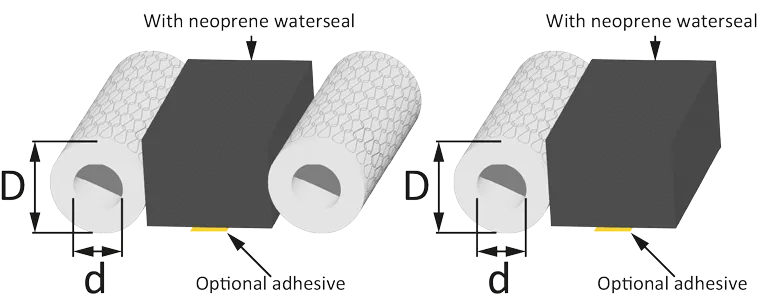

Mit Wasserdichtung/IP-Dichtung

Alle gestrickten EMI/RFI-Dichtungen können mit einer Wasserdichtung/IP-Dichtung hergestellt werden.

Als Standardmaterial für die Flüssigkeits-/Wasserdichtung dient Neopren, das zur einfachen Montage selbstklebend ist (in den Zeichnungen rot markiert). Alternativ ist auch ein Silikonschwamm erhältlich.

Gestrickte Drahtgewebedichtung mit Wasserdichtung h

Runddichtung aus gestricktem Drahtgewebe
