Vaste PCB-afschermingsblikken

EMI-afschermingshoezen (SMD-afschermingsbussen) voor PCB's zijn ontwikkeld om alleen bepaalde delen van elektronische apparatuur bij de bron af te schermen tegen elektromagnetische straling, in plaats van alle componenten in de hele behuizing.

EMI-afschermende blikken zijn verkrijgbaar in een breed scala aan maten en typen. Of het nu gaat om een ​​klein aantal prototypes of grote aantallen, wij kunnen de precisiecomponenten vervaardigen die u nodig heeft.

1510-serie Vaste PCB-afschermingsdozen VS 1500-serie opklikbare PCB-afschermingsdozen

Onze Clip-on PCB-afschermingsbussen uit de 1500-serie combineren kleine pinnen of clips met een verwijderbaar deksel (PCB-afschermingsbus), wat resulteert in EMI/RFI-afscherming van goede kwaliteit.

Sommige klanten willen echter een iets economischere oplossing dan het opklikbare PCB-afschermingssysteem en stappen dan over op PCB-afschermingsafdekkingen zonder opkliksysteem. Dit systeem wordt vaste PCB-afschermingsblikken genoemd, omdat de blikken met geleidende lijm of soldeer aan de PCB zijn bevestigd.

Bovendien kiezen klanten voor deze manier van bevestigen omdat het blikje steviger op de printplaat wordt bevestigd dan bij gebruik van het clip-on-systeem uit de 1510-serie. Dit is bijvoorbeeld nodig als het gaat om apparaten met zeer zware trillingen en bewegingen.

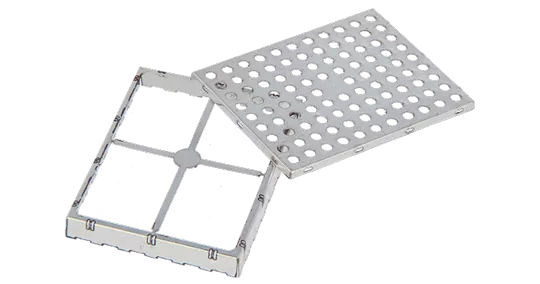

1515 serie (met afneembaar deksel)

De 1515 heeft dezelfde eigenschappen als de 1510-serie. Het deksel heeft een afneembare bovenklep. Dit maakt het gemakkelijker om bij de onderdelen op de printplaat te komen voor service. Het product is verkrijgbaar in koper en vertind koper, met of zonder koelgaten.

Montage

Vaste PCB afscherming blikken, kunnen worden voorzien van tanden zodat de bus op de print kan worden gelijmd (montagemethode T) of van pinnen voor montage door de print heen (montagemethode P).

Indien u een relatief grote PCB-afschermingbus nodig heeft, adviseren wij om voor het clip-on systeem uit de 1500-serie te gaan, aangezien het zeer lastig is om relatief grote PCB-afschermingbussen op de PCB te lijmen zonder vervorming van de bus en met een goede afdichting (geen openingen). langs de randen).

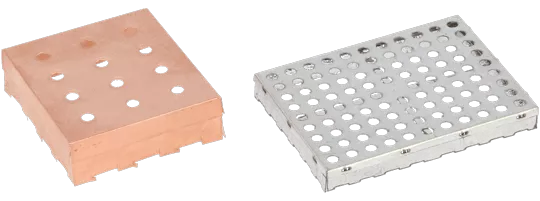

Koperen of vertinde koperen uitvoering

Onze vaste PCB-afschermingsblikken uit de 1510- en 1515-serie zijn verkrijgbaar in zowel koper als vertind koper. De versie van vertind koper vergemakkelijkt het soldeerproces.

Standaard vaste PCB-afschermingsblikken Artikelnummers

Hieronder ziet u een technische tekening van een 1510-serie vaste PCB-afschermingsblikken. De afstand tussen de tanden varieert en is afhankelijk van de grootte van de zijkant. Een zijde van 40 mm heeft bijvoorbeeld 5 tanden en een zijde van 25 mm heeft 3 tanden. De standaardhoogte van een tand is 1 mm.

Beschikbare materiaaldiktes

Voorbeelden

Standaard maten

OPMERKING: Aangepaste formaten en vormen kunnen op aanvraag en volgens uw tekening worden geproduceerd. Stuur uw tekening voor het aanvragen van een offerte voor een vorm op maat naar [email protected] . Alle te downloaden tekeningen zijn gemaakt met 12 mm dik Mu-koper.

Vierkante vaste PCB-afschermblikken

*Als u grotere PCB-afschermingsblikken nodig heeft, raden wij u aan om naar ons Clip-on PCB-afschermingssysteem uit de 1500-serie te kijken, of ons een e-mail te sturen met uw verzoek.

Rechthoekige vaste PCB-afschermblikken

*Als u grotere PCB-afschermingsblikken nodig heeft, raden wij u aan om naar ons Clip-on PCB-afschermingssysteem uit de 1500-serie te kijken, of ons een e-mail te sturen met uw verzoek.

Bestelvoorbeeld PCB-afschermingsblikken

Let op : de door u opgegeven afmetingen zijn buitenmaten. Dikte van het materiaal is standaard 0,12 mm, eventueel 0,18 mm of 0,20 mm. Wanneer u bijvoorbeeld een Clip-on afschermingsbus uit de serie 1510 - 1515 bestelt in 0,12 mm Mu-koper van 10-20-5 mm, zullen de binnenafmetingen 9,76-19,76-4,88 mm zijn. De standaardhoogte van een tand is 1 mm.
