Magnetisch afgeschermde kamer

Dankzij onze jarenlange ervaring in zowel de metallurgische als elektromagnetische techniek kunnen wij een volledig assortiment magnetische afschermingsoplossingen en -producten aanbieden, van kleine componenten van enkele millimeters tot grote, meerlaagse afgeschermde ruimten.

Bronnen

Wanneer zeer hoge reducties in het lage magnetische frequentiebereik gewenst zijn, bijvoorbeeld voor medische of defensietoepassingen, kunnen wij een klantspecifieke oplossing bieden om de negatieve invloed van de bron te elimineren. Voorbeelden van deze bronnen vindt u hieronder. De frequentie van deze magnetische velden is doorgaans 50/60 Hz.

• Transformatoren
• Busbars
• (Stroom)kabels
• Schakelen
• Hoogvermogen transportsystemen (elektrische treinen, trams, enz.)
• grote roterende machines (generatoren, elektromotoren, enz.)
• In principe alles wat sterke magnetische velden creëert door hoge stromen

Deze bronnen vereisen meestal afscherming vanwege de negatieve invloed van gevoelige apparatuur. We schermen ook ziekenhuiskamers af waar gevoelige metingen worden uitgevoerd in de buurt van liften. Zo'n grote metaalmassa kan ook gevoelige meetapparatuur beïnvloeden.

Projectvoorbeelden

Holland Shielding Systems ontwerpt, produceert en past diverse op maat gemaakte afschermingsproducten toe voor elk soort magnetisch elektromagnetisch probleem. De meeste van onze magnetische afschermingen zijn geschikt voor afscherming in een breed frequentiebereik, passend bij uw wensen. Afhankelijk van de vereisten en specificaties kunnen afschermingen worden gemaakt van Mu-ferro HD voor uitstekende afscherming in ELF en lager. De extreme permeabiliteit maakt het mogelijk om met een beperkte hoeveelheid materiaal en ruimte een hoge afschermingsefficiëntie te bereiken.

Magnetisch afgeschermde kooi van Faraday

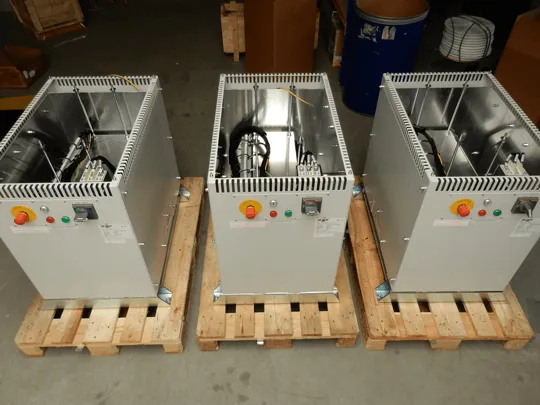

De onderstaande afbeelding toont drie identieke afgeschermde isolatietransformatoren. Zo'n transformator wordt in de buurt van een elektronenmicroscoop geplaatst. Zonder effectieve afscherming kan de elektronenmicroscoop niet goed functioneren. De afscherming is ontworpen en getest om een veilige, gecontroleerde transformatortemperatuur te bereiken.

Meerlaagse omleidingsconstructie

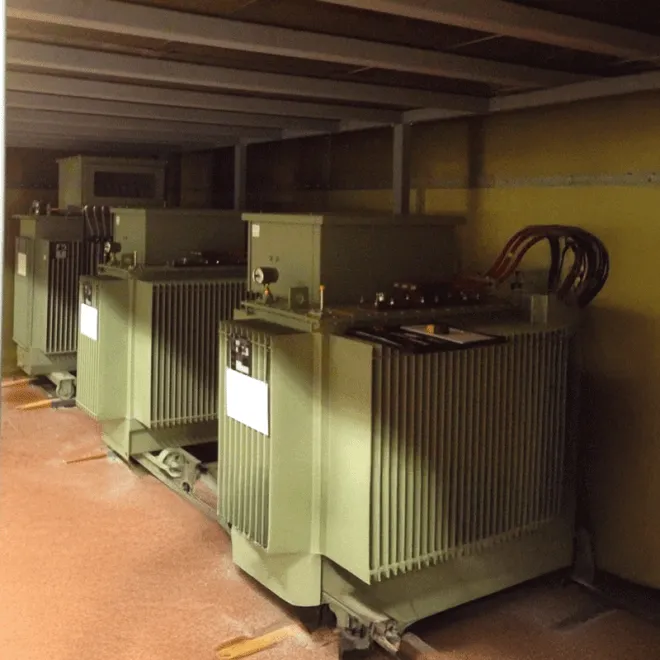

Om sterke laagfrequente magnetische velden, gegenereerd door apparatuur op een bovenverdieping van een gebouw, te verminderen, kunnen meerlaagse omleidingsconstructies worden gebruikt om een hoge reductie te bereiken. Bijvoorbeeld een constructie zoals hieronder afgebeeld.

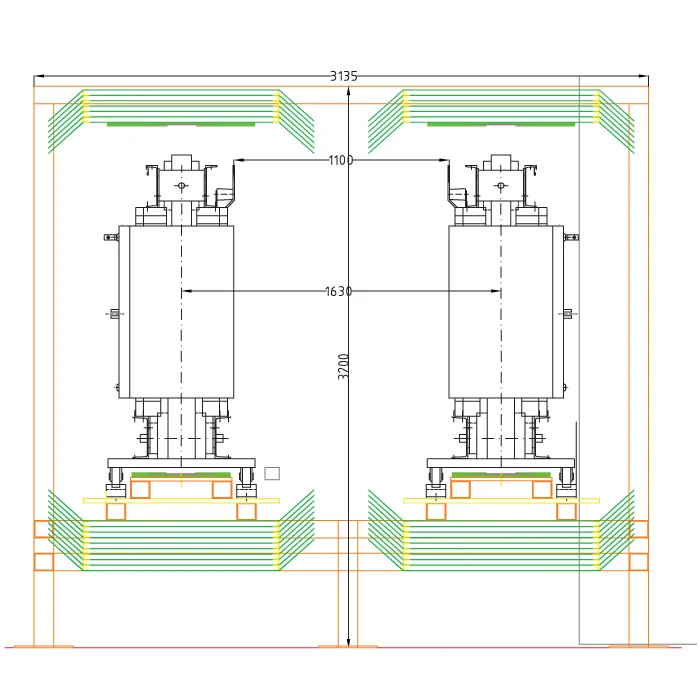

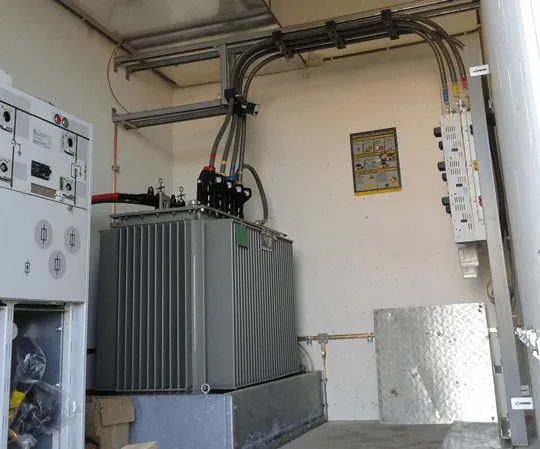

Hierboven ziet u een middenspanningstransformator met een magnetische afscherming. We schermen ook isolatietransformatoren en laag- en hoogspanningstransformatoren af, eigenlijk elk type transformator. Een tekening van een technisch ontwerp voor de meerlaagse afschermkappen (groen) van twee transformatoren vindt u rechts op deze pagina.

Magnetisch afgeschermde kooi van Faraday

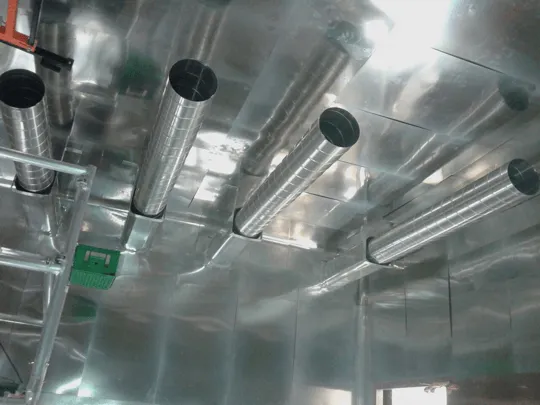

Hieronder ziet u een Faraday-kooi met een verbeterde afscherming van lage frequenties. De buizen in de wand van de kooi zorgen voor een goede ventilatie in de ruimte, terwijl de afscherming behouden blijft.

De onderstaande grafiek toont de prestaties van de kooi van DC tot 22 GHz. Een kooi met een extreem breed frequentiebereik. De kooi is magnetisch (H-veld), elektrisch (E-veld) en elektromagnetisch (P-veld) compatibel binnen dit grote frequentiebereik.

We kunnen afschermingsmaatregelen realiseren in elke fase van een project, van ontwerp tot eindfase en daarna. Bij een volledig nieuw engineeringproject kunnen we intern onderzoek doen om de beste afschermingsoplossing op maat te bepalen. Dankzij onze uitgebreide meetapparatuur en door onze engineers ontworpen softwareprogramma's kunnen we de veldlijnen van complete magnetische spectra visualiseren.

Omgevingen

Typische omgevingen van bijvoorbeeld instellingen, gemeenten, bedrijven, overheden en particuliere woningen ondervinden problemen waarbij magnetische stralingsbronnen inwerken op gevoelige apparatuur. Meer specifieke voorbeelden vindt u hieronder.

• Ziekenhuizen
• Laboratoria (nanolab etc.)
• Ruimtes naast transformatoren, schakelkasten, etc.
• Aluminium smelt-/productiefaciliteiten
• Chloride-elektrolyselaboratoria
• Scholen en kinderopvangcentra
• Energiecentrales

Neem contact met ons op als uw werkgebied anders is. Wij kunnen een ruimte voor u regelen die voldoet aan alle (inter)nationale richtlijnen of uw specifieke wensen.
