Glas met hoge prestaties

hoogwaardig glaspictogram 1

Serie

Breedte van het zichtbare gebied in mm.
Lengte van het zichtbare gebied in mm.
Geef de breedte van de contactrand op in mm. Deze afmetingen worden opgeteld bij de opgegeven afmetingen van het zichtbare gebied.

De combinatie van een hoge lichttransmissie, een vrijwel neutrale kleur en een lage elektrische weerstand maakt dit glas tot een ideale EMI/RFI-afscherming voor elektronische displays die een matige afschermingseffectiviteit en hoogwaardige optische eigenschappen vereisen.

EMI/RFI-afgeschermd glas is geschikt voor buitengebruik en biedt uitstekende afschermingsprestaties van 10 kHz tot 40 GHz. Bovendien heeft de coating goede krasbestendige eigenschappen. Typische toepassingen zijn medische en militaire LED/LCD-monitoren, afgeschermde camera's, sensoren en displays.

Ons EMI/RFI-afgeschermde glas biedt een goede balans tussen afscherming enerzijds en optische helderheid anderzijds.

Op aanvraag is EMI/RFI-afgeschermd glas met 20 Ohm/sq beschikbaar. Het nadeel van dit glas is dat het een verminderde lichttransmissie en verhoogde lichtreflectie heeft.

Technische details
Lichttransmissie: 84%
Elektrische weerstand: 10-12 Omh/m2
Temperaturen: -60 / +110 °C
Effectiviteit van EMI-afscherming: 5 - 60 dB (10 kHz - 40 GHz)
Beschikbare diktes: 3, 4 en 6 mm
Opties (op aanvraag)
  • Gehard om de slagvastheid te vergroten
  • Anti-reflectie
  • Gelamineerd met zeer transparante gaasfolie voor zeer hoge afschermingsprestaties
Toepassingen
  • Afgeschermde sensoren
  • Afgeschermde displays, glas of ramen
  • Afgeschermde camera's
  • RF-afscherming
  • EMI-afscherming
Voordelen
  • Uitstekende EMI/RFI-afscherming
  • Hoge transparantie
  • Krasbestendig
  • Geschikt voor buitengebruik
  • Elke vorm of maat beschikbaar
  • Kan geproduceerd of gesneden worden volgens CAD tekening

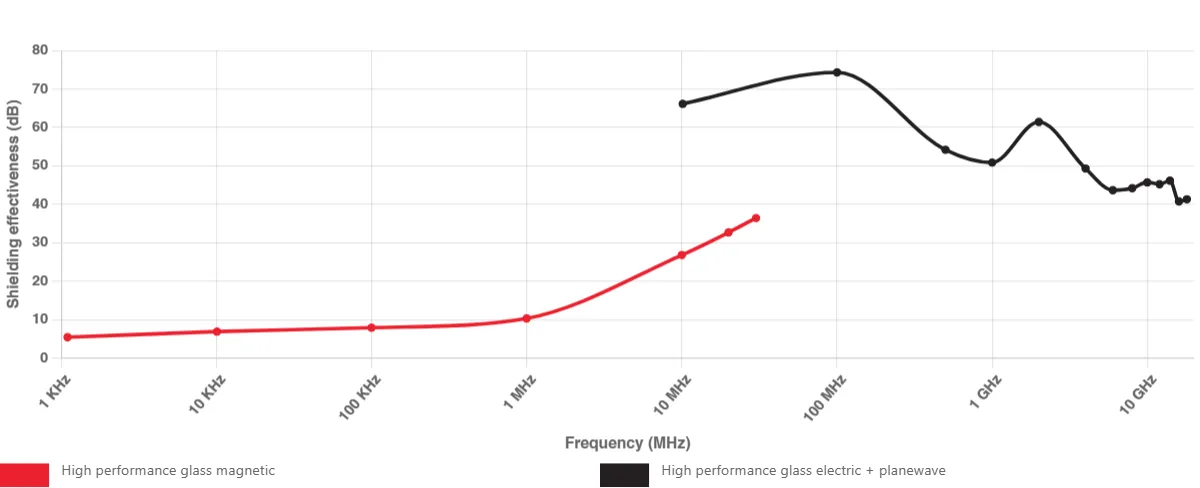

afschermingsprestaties elektrisch

glasgrafiek met hoge prestaties

afschermingsprestaties magnetisch

glasgrafiek met hoge prestaties

afschermingsprestaties vlakke golf

glasgrafiek met hoge prestaties
Contactranden

EMI/RFI-afgeschermd glas 9650-serie is aan één kant geleidend. Als u een verbinding wilt maken met de andere kant van het glas die niet geleidend is, is een contactrand nodig.

EMI/RFI-afgeschermd glas

Het glas is ook leverbaar afgewerkt met een aluminium frame voor eenvoudige montage in Faraday-kooien en MRI-ruimtes. Wij kunnen EMI-afgeschermd glas leveren met de volgende randen:

EMI/RFI-afgeschermde glazen contactrand

(C) Met koperen randen voor aarding

EMI/RFI-afgeschermde glazen contactrand

(TC) Met vertinde koperen randen voor eenvoudig solderen en aarden

EMI/RFI-afgeschermde glazen contactrand

(C) Met koperen randen voor aarding

EMI/RFI-afgeschermde glazen contactrand

(TC) Met vertinde koperen randen voor eenvoudig solderen en aarden

EMI/RFI-afgeschermde glazen contactrand

(N) Zonder speciale contactrand; er is nog steeds elektrische geleiding aan de gecoate zijde van het glas.

Let op: de bovenste laag kan worden aangetast door zuren, bijvoorbeeld van de huid. Om de geleidende laag te beschermen, kunt u een transparante film aanbrengen. Kleine optische defecten zijn toegestaan ​​in dit product. Als u een product nodig hebt dat absoluut vrij is van optische defecten, nodigen wij u uit om contact met ons op te nemen voor de "superieure geselecteerde kwaliteit". Houd er rekening mee dat deze producten vanwege de extreme voorzichtigheid die nodig is om ze te produceren, meerdere malen duurder kunnen zijn.
