EMC-IP-pakking met gecontroleerde compressiestops

Serie

Allowed maximum size is 20 MB. You can upload multiple files

Deze pakking wordt gebruikt voor schroefverbindingen ter bescherming tegen elektromagnetische interferentie (EMI) en elektromagnetische pulsen (EMP). De waterafdichting is gemaakt van vlamvertragend neopreenschuim. De waterafdichting is niet alleen voorzien van gaten voor bouten, maar ook van gaten waardoor het schuim gemakkelijker samendrukbaar is. Hierdoor kunnen dunnere platen aan elkaar worden geschroefd zonder te buigen.

Rond de boutgaten bevinden zich compressiestoppers om overrekking van de pakking te voorkomen. Hierdoor kan de pakking, met behulp van een koppelregeling, tijdens de montage onder exact de juiste spanning staan ​​voor water- en EMI-afdichting. De boutgaten kunnen op elke gewenste afstand van elkaar worden aangebracht. De compressiestoppers kunnen van metaal of kunststof zijn. De dikte en breedte kunnen variëren, evenals de vermindering van de compressiekracht, zonder dat dit de afschermingscapaciteit beïnvloedt.

Technische tekening
Technische tekening van de EMC-IP-pakking met gecontroleerde compressiestops
EMC-IP pakking met compressiestops, kernen van siliconen, neopreen en volledig metaal.
Gebreide gaaskern

De kern van het gebreide gaasmateriaal kan gemaakt zijn van:

  • siliconen
  • Neopreen
  • Volledig metaal
Afschermingsprestaties

1200 - gebreid gaas met afschermende eigenschappen

Please note: These values are measured under laboratory conditions. Results may vary in other situations; please read our Guarantee

Ronde kern
EMC-IP pakking met compressiestops, gebreid gaas rond
D (mm) of D xd (mm)
1.6 4,8 x 3,2 9,5 x 6,4
2.4 6.4 11.1
3.2 6,4 x 3,2 11,1 x 8,0
3,2 x 1,6 7.9 12.7
4.0 8,0 x 4,8 12,7 x 9,5
4.8 9.5 14,9 x 11,1
Rechthoekig en vierkant

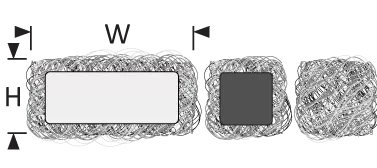

Gebreide gaaskern rechthoekig vierkant
B x H (mm)
3,2 x 1,6 9,5 x 3,2 19,1 x 12,7
3,2 x 2,4 9,5 x 4,8 20 x 6
3,2 x 3,2 9,5 x 6,4 20 x 8
4,0 x 3,2 12,7 x 6,4 20 x 10
4,8 x 2,4 12,7 x 9,5 20 x 12
4,8 x 3,2 12,7 x 12,7 20 x 20
4,8 x 4,8 15 x 6 25 x 6
6,4 x 1,6 15 x 8 25 x 8
6,4 x 2,4 15 x 10 25 x 10
6,4 x 3,2 15 x 12 25 x 12
6,4 x 4,8 15 x 15 25 x 18
6,4 x 6,4 15,9 x 9,5 25 x 20
Neopreenschuim (basismateriaal)

Het basismateriaal van de pakking is gemaakt van neopreen en is verkrijgbaar in verschillende breedtes en lengtes. De dikte van het schuim kan worden besteld in de volgende waarden: 1, 2, 3, 4, 5, 6, 7, 8, 10 en 12 mm.

Technische tekening van EMC-IP-pakking met compressiestoppers

Als u ons een tekening stuurt, vermeld dan de bovenstaande afmetingen. Voor een productspecifieke aanvraag kunt u contact met ons opnemen.
