Wabenförmige Lüftungspaneele

Wabenförmige Lüftungsgitter dienen der Abschirmung von Öffnungen für Belüftung oder akustischen/visuellen Kontakt. Wir fertigen diese Gitter innerhalb weniger Tage nach Ihrer Zeichnung an; alternativ können Sie auf unser Standardsortiment ab Lager zurückgreifen.

Wir liefern Wabenlüftungsgitter mit Rahmen, vorgebohrt mit Befestigungselementen oder mit vorgebohrten Gewindelöchern. Standardmäßig verwenden wir Aluminium, das vernickelt werden kann (oder in jeder anderen gewünschten Ausführung).

Wenn hohe Abschirmungsgrade erforderlich sind, empfiehlt sich der Einsatz von Wabenstrukturen mit Kreuzzellenstruktur. Diese bestehen aus mehreren Abschnitten mit 6,35 mm, 12,7 mm oder 26 mm dicken Waben innerhalb eines einzigen Rahmens. Die Abschirmleistung verbessert sich mit abnehmendem Luftstrom, lässt sich aber nicht vollständig unterbinden.

Für militärische Anwendungen fertigen wir eine robuste, feuerverzinkte Ausführung aus Baustahl. Bitte kontaktieren Sie uns für weitere Informationen.

Wabenförmige Strukturen werden auch häufig als Strömungsgleichrichter eingesetzt, um eine laminare Strömung zu erzeugen.

Standard- und Cross-Cell-Versionen

Vorteile

• Leicht
• Hohe Schirmleistung
• Geringer Luftwiderstand
• Reduzierung der Turbulenzen

Optionen

• Kreuzzellen-Wabenstruktur für besonders hohe Abschirmleistung
• Schräge Wabenstruktur 30°, 45° und 60° für regenfeste Außenanwendungen
• 45°-Grad ist die gebräuchlichste Ausführung
  Bitte beachten Sie, dass schräge Waben auf Anfrage erhältlich sind.
• Polyurethanfilter zum Staubschutz
• Trittschutzplatte zum Schutz vor mechanischen Beschädigungen
• Ausführungen aus Edelstahl, Baustahl oder Messing
• Zellengrößen 1,6 mm, 3,2 mm, 6,4 mm, 9,5 mm, 12,7 mm oder 19 mm (Standard 3,2 mm)
• Dichtungen für feste Verbindungen: Amucor-Abschirmdichtung oder gestrickte Drahtgewebedichtung

Etwa 95 % der von uns hergestellten Wabenlüftungsgitter werden nach Kundenspezifikation gefertigt.

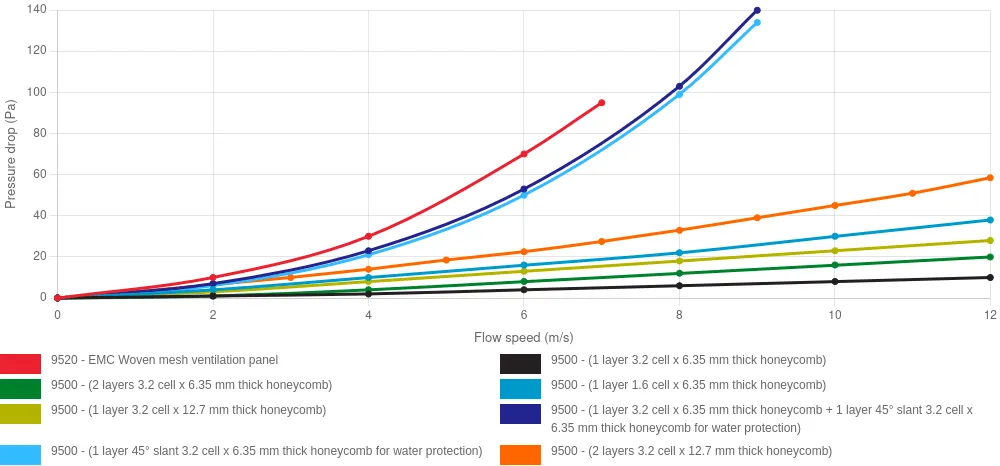

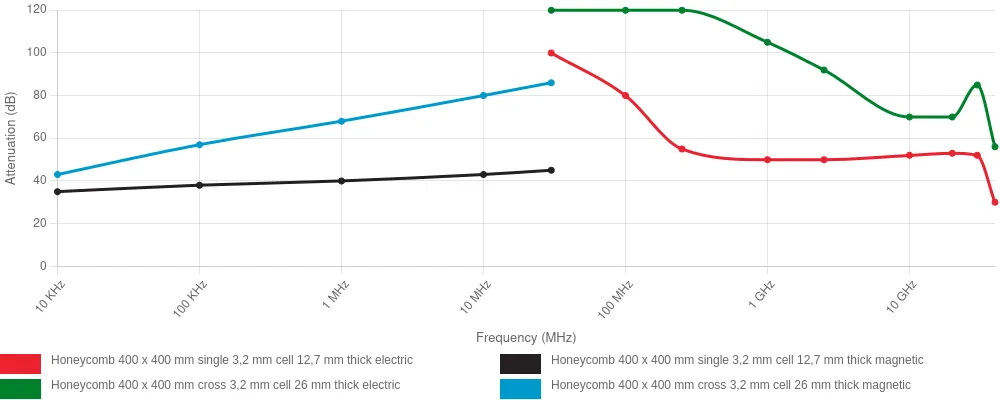

Schirmleistung (dB)

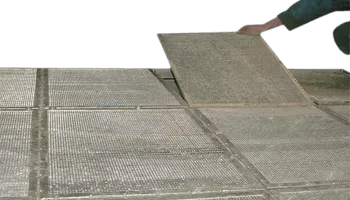

Wabenförmige Lüftungspaneele aus Baustahl für EMP

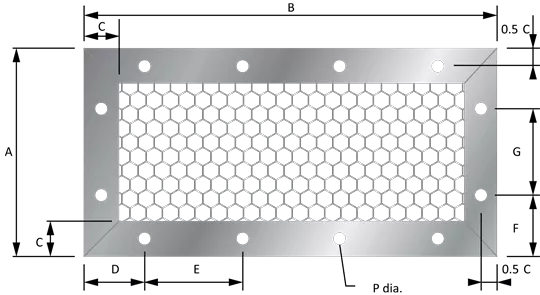

Paneele in verschiedenen Größen und Mengen, hergestellt nach Ihrer Zeichnung

Wabenförmige Lüftungsrahmenplatte Typ h

Bitte beachten Sie: Diese Werte wurden unter Laborbedingungen gemessen. Die Ergebnisse können in anderen Situationen abweichen; bitte lesen Sie unsere Garantiebestimmungen .

Montageoptionen

Rahmenoptionen

Kreuzzellen-Waben

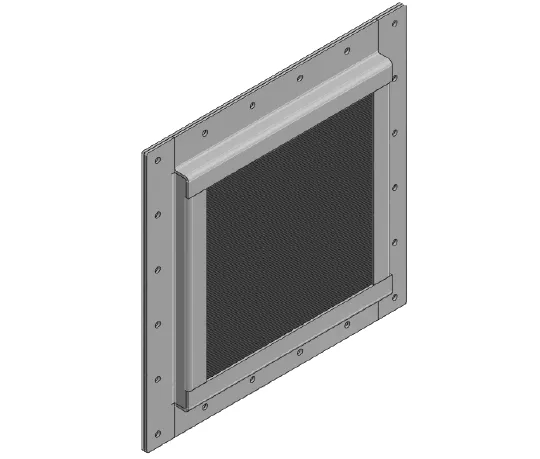

Für Rahmen H empfehlen wir Ihnen, uns Ihre Zeichnung zukommen zu lassen. Bitte beachten Sie bei der Erstellung der Zeichnung für Rahmen H einen Mindestlochabstand von 75 mm.

Einlagige Waben

Dichtungsmaterial

Unsere gerahmten Wabenlüftungspaneele der Serie 9500 werden im Allgemeinen mit einer Amucor-Dichtung der Serie 6800 geliefert.

Es handelt sich um eine EMV-Dichtung aus einer Aluminiumlegierung, die für die meisten Anwendungen geeignet ist. Aufgrund von galvanischer Korrosion können die Wabenstrukturen jedoch in einigen Anwendungsfällen auch mit einer Metallgewebedichtung der Serie 1200 geliefert werden.

Kupferversion in Wabenform

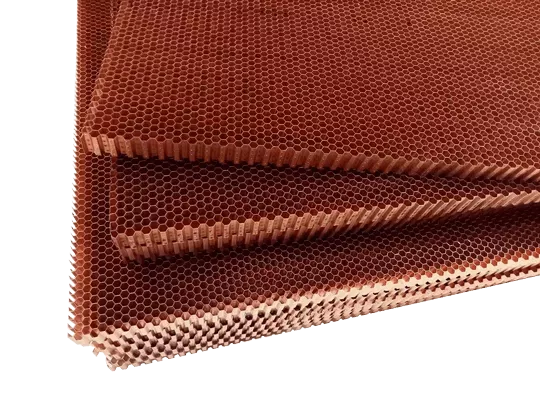

Auf Anfrage ist optional eine Kupferversion der Wabenstruktur in den Stärken 6,35 und 12,7 mm erhältlich.

Standardabmessungen

Unsere Wabenlüftungspaneele werden üblicherweise kundenspezifisch gefertigt. Einige gängige Abmessungen sind jedoch ab Lager verfügbar. In der Tabelle mit Standardabmessungen auf der Seite sind einige gängige Wabenlüftungspaneele aufgeführt, um die benötigten Informationen zu verdeutlichen. Der Lochdurchmesser P beträgt standardmäßig 3,5 mm; andere Abmessungen sind auf Anfrage erhältlich. Die Paneele sind auch mit Schrauböffnungen oder -einsätzen verfügbar.

Bitte beachten Sie, dass diese Maße nur Richtwerte sind. Der Lochabstand hängt auch vom Rahmentyp ab, und die genaue Anordnung liegt in unserem Ermessen. Bei Bedarf senden wir Ihnen vor Produktionsbeginn eine Zeichnung zur Genehmigung .

Löcher
