Veercontact 7,25 mm hoog, multidirectioneel, lage kracht

print veercontacten 2901 17

Serie

Onze 2901-17 PCB veercontacten zijn bedoeld voor gebruik in afscherming, aarding en algemene elektrische verbindingstoepassingen. Ideaal voor gebruik op oppervlaktemontage-PCB's. Het product is ook bekend als aardings-/EMI-/RFI-contacten, veer of schildvinger.

Productspecificaties
Contact Geslacht: Mannelijk/stekker
Connector-oriëntatie: Verticaal
Verbindingstype: Oppervlaktemontage (SMT)
Huidige classificatie (zie specificatie voor volledige gegevens): 7 Een
Bedrijfstemperatuur: -55 °C tot +125 °C
Maximale soldeertemperatuur: 260 °C gedurende 10 seconden
Hoeveelheid haspel 350 stuks
Dimensionale informatie
Totaal aantal contacten: 1
Lichaamslengte: 9,6mm
Hoogte van connector boven PCB: 7,25mm
Voordelen
  • Geschikt voor zowel veeg- als schuifbewegingen.
  • Verpakt in Tape & Reel voor automatische plaatsing.
  • Multidirectioneel contactpunt (geschikt voor zowel verticaal als horizontaal) - versie met lage kracht.
  • Verticale werkhoogte = 6,65 mm, minimum = 6,05 mm. Horizontale werklengte = 9,09 mm, minimum 8,49 mm.
Materiaalinformatie
Afwerking/plating bij afsluiting: 100% Tin over Nikkel
Afwerking/plating op contactoppervlak: 100% Tin over Nikkel
Basismateriaal van contact: Berylliumkoper
Gewicht van het individuele onderdeel: 0,116 gram

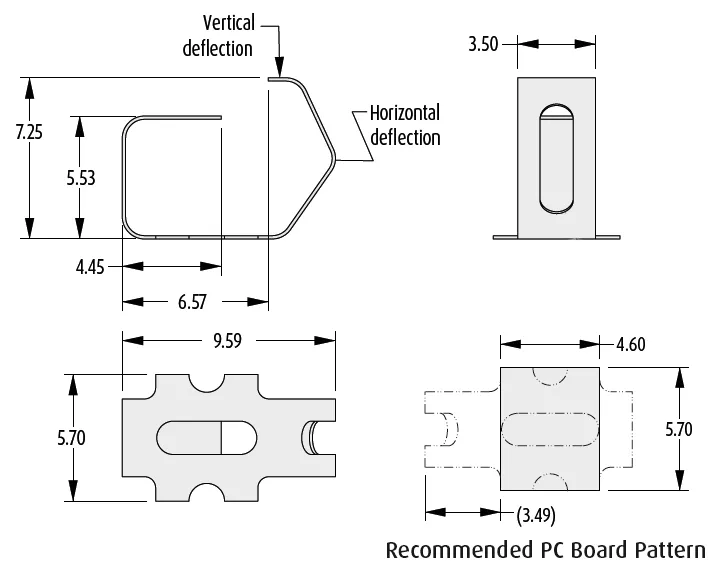

Technisch tekenen
veercontact technische tekening
