Standaard schild

Serie

Geef de breedte van de pakking op in mm
Geef de hoogte van de pakking op in mm
Specificeer de lengte (mm)

De Standard Shield 7000-serie is een voordelige HF (hoogfrequente) EMI-afschermingspakking die in een breed scala aan afmetingen kan worden geleverd. Het is zeer effectief in combinatie met roestvrijstalen, koperen en verchroomde constructies.

Onze 7000-serie Standaard schild EMI-pakkingen kunnen worden voorzien van een geleidende of een niet-geleidende zelfklevende strip aan de achterkant voor eenvoudige montage.

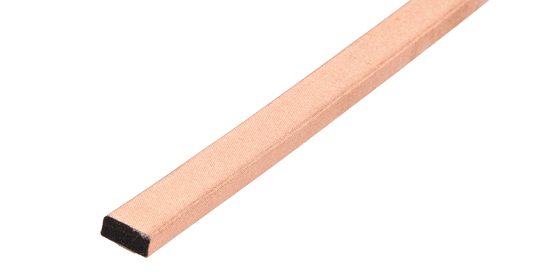

Standaard schild bestaat uit een schuimkern bedekt met hoog elektrisch geleidend textiel. Er kan gekozen worden voor de volgende schuimkernen:

  • Neopreen schuimkern ( schuimcode N )
  • EPDM-schuimkern ( schuimcode E )
  • Lage sluitkracht PVC-schuim ( schuimcode P )
  • Vlamvertragend UL94V-0 schuim ( schuimcode F )

Voor kleinere breedtes dan 3 mm raden wij aan om de geleidende lijm (code 03) te gebruiken. Dit garandeert uitstekende EMI/RFI-afschermingsprestaties.

Let op: Voor speciale toepassingen zijn op aanvraag verschillende schuimkernen, geleidende folies en stoffen verkrijgbaar.


Afschermende prestaties
7000-serie - Standaard schild

Let op: Deze waarden zijn gemeten onder laboratoriumomstandigheden. De resultaten kunnen in andere situaties variëren; lees onze garantie .


Mechanische eigenschappen
EMI standaard afscherming EMC pakking neopreen kern mechanische eigenschappen
groefontwerp rechthoekige technische tekening
EMI standaard afscherming EMC pakking neopreen kern standaardtekening
Voordelen
  • Zelfklevende EMC-pakking
  • Gemakkelijk aan te brengen, kan met een schaar worden geknipt
  • De pakking kan worden gestanst (schroefgaten, beten voor gemakkelijk buigen enz.)
  • Rollengte van 1 tot 1000 meter (afhankelijk van breedte en hoogte van de EMI pakking)
  • Hoge EMI/RFI-afschermingsprestaties
  • Lage sluitkracht
  • EXTREEM STERK
  • Doorbuiging 50%

Opties
  • CNC-gesneden in specifieke lengtes
  • Kan in elke vorm of als framepakking gemaakt worden (volgens CAD-tekening)
  • Combinatie met waterslot
  • UL94V-0 vlamvertragende schuimkern (schuimcode F)
  • Chemisch bestendige rubbers zoals EPDM
  • Siliconenspons voor hoge temperaturen tot 220 °C
  • Verschillende geleidende folies en stoffen
  • Met uitsparingen zodat de pakking gemakkelijk kan worden gebogen

Bandspecificatie
  • 01 Standaard zelfklevend in het midden geplaatst
  • 02 Zonder zelfklevend
  • 03 Met geleidende zelfklevende lijm (alleen aanbevolen voor kleine maten)
  • 06 Standaard zelfklevend, asymmetrisch
  • 07 Standaard zelfklevend aan de zijkant

EMI standaard afscherming EMC pakking neopreen kern
sponselastomeer Technische tekening
Standaard afmetingen
Breedte X (mm)
Hoogte Y(mm) 2 3 4 5 6 7 8 9 10 12 15 18 20 25 32 50
1 2-1 3-1 4-1 5-1 6-1 7-1 8-1 9-1 10-1 12-1 15-1 18-1 20-1 25-1 32-1 50-1
2 2-2 3-2 4-2 5-2 6-2 7-2 8-2 9-2 10-2 12-2 15-2 18-2 20-2 25-2 32-2 50-2
3 3-3 4-3 5-3 6-3 7-3 8-3 9-3 10-3 12-3 15-3 18-3 20-3 25-3 32-3 50-3
4 4-4 5-4 6-4 7-4 8-4 9-4 10-4 12-4 15-4 18-4 20-4 25-4 32-4 50-4
5 5-5 6-5 7-5 8-5 9-5 10-5 12-5 15-5 18-5 20-5 25-5 32-5 50-5
6 6-6 7-6 8-6 9-6 10-6 12-6 15-6 18-6 20-6 25-6 32-6 50-6
8 7-8 8-8 9-8 10-8 12-8 15-8 18-8 20-8 25-8 32-8 50-8
9 9-9 10-9 12-9 15-9 18-9 20-9 25-9 32-9 50-9
10 10-10 12-10 15-10 18-10 20-10 25-10 32-10 50-10
12 12-12 15-12 18-12 20-12 25-12 32-12 50-12

Neem contact met ons op voor aangepaste formaten of meer informatie.


Hittebestendig EMI-pakking fuba-schuim
Versie voor hoge temperaturen

De standaard neopreenschuimkern is bestand tegen temperaturen tot 85 °C. Als u een toepassing heeft waarbij een hogere maximale temperatuur vereist is, kunnen wij hetzelfde type EMI-pakking leveren met een FUBA-schuimkern die ook een hoge doorbuiging tot 65% heeft. Dit FUBA-schuim is bestand tegen temperaturen tot 220 °C. Zie voor meer informatie onze EMI-pakking die bestand is tegen hoge temperaturen . Wanneer uw toepassing een nog hogere temperatuur vereist, kunnen wij dit type pakking op aanvraag leveren met een kern van siliconenschuim.

EMI standaard afscherming EMC pakking neopreen kernuitsparingen buigen
Op verzoek kunnen uitgestanste patronen worden uitgevoerd

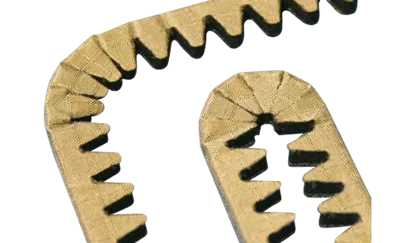

Optioneel kunnen deze EMI-pakkingen worden voorzien van beten, sneden, gaten of andere patronen. Deze uitsparingen/patronen kunnen worden gebruikt voor het eenvoudig buigen of eenvoudig monteren van de EMI-pakking. EMI-pakkingen met uitsparingen volgens tekening
