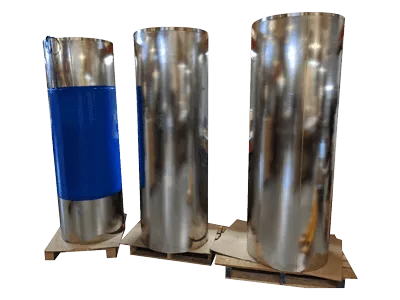

Mu-metaal nul-Gauss-kamer

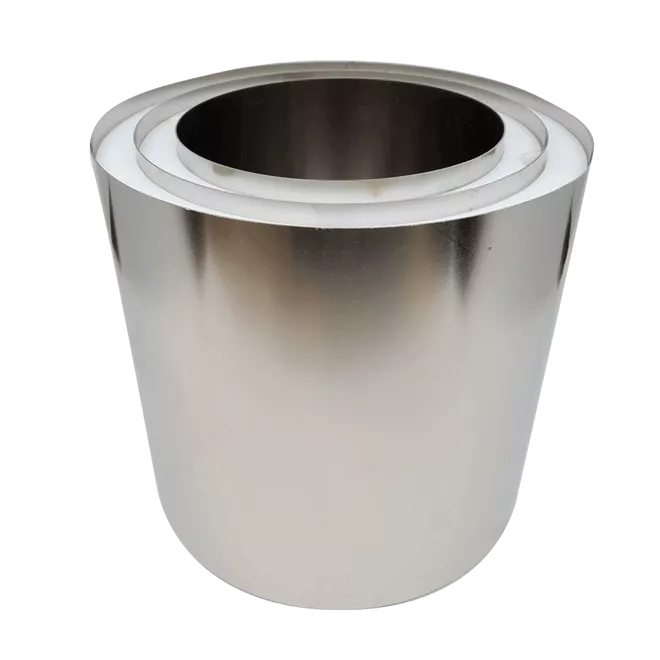

nul-gausskamer 1

Serie

Zie gedetailleerde specificaties in onderstaande tabel
Toegestane maximale grootte is 64 {{ achtervoegsel }}. U kunt meerdere bestanden uploaden

Wij bieden voorraadkamers met 3 lagen, ontworpen met binnendiameters van 76,0 mm, 152,0 mm, 229,0 mm, 305,0 mm, 457,0 mm en 610,0 mm; en zal elke gewenste maat of configuratie op maat vervaardigen.

Onze kamers hebben de voorkeur omdat ze zijn gemaakt van mu-metaal met een hoge permeabiliteit (μ), wat een consistent testgebied met een laag veld oplevert. Onze standaard 3-laags Zero Gauss-kamers zijn ontworpen om externe statische en laagfrequente AC-velden 1.000 tot 2.500 keer te verzwakken. Residuele velden van <5nT (0,05mG) en weinig ruis (<100fT/sqrtHz) kunnen worden bereikt met de juiste demagnetiseringsmethoden.

Om de laagste magnetische niveaus in de kamer te bereiken en voor optimale langetermijnstabiliteit en uniformiteit van de interne magnetische veldniveaus te zorgen, wordt het periodieke gebruik van een demagnetiseringsspoel aanbevolen. Wij bieden zowel standaard als optionele, tegen hoge temperaturen geïsoleerde demagnetiseringsspoelen.

Het metaal wordt wereldwijd gebruikt door veel universiteiten, particuliere onderzoeksbedrijven, nationale laboratoria en OEM-bedrijven die bewijs moeten leveren van naleving van militaire of consumentenregelgeving.

We hebben veel op maat geconfigureerde kamers ontworpen en geproduceerd; tot 5 lagen, met demagnetiseringssystemen, tot 2,0 meter binnendiameter en ruim 90 meter lang. Als u een kamer op maat nodig heeft, kan ons technische team CAD-ontwerp-, test-, gegevensverzameling- en verificatiediensten leveren om uw project te ondersteunen.

  • Constructie: Volledige heliarc stompnaadlassen. Hoezen passen over blikjes
  • Ontharden: Perfectie Gegloeid na fabricage volgens onze specificatie
  • Afwerking: Geen vereist
  • Montage: niet-magnetische laagafstandhouders voor isolatie en uitlijning
  • Demagnetiseringsspoel: Optioneel – gebruikt om restmagnetisme te verminderen. Buiten de binnenlaag gewikkeld
  • Houder: Inbegrepen – een niet-magnetische houder om de kamer in horizontale positie te houden en trillingen te verminderen.

Product specificaties
Item nummer Dikte per laag Binnen diameter Binnen diepte
ZGC-1 0,64 mm 76,0 mm 229,0 mm
ZGC-2 0,64 mm 152,0 mm 381,0 mm
ZGC-3 0,76 mm 229,0 mm 686,0 mm
ZGC-4 1,00 mm 305,0 mm 914,0 mm
ZGC-5 1,58 mm 457,0 mm 1372,0 mm
ZGC-6 1,58 mm 610,0 mm 1829,0 mm

Mu-metaal nul-Gauss-kamer
Mu-metaal nul-Gauss-kamer
Mu-metaal nul-Gauss-kamer

Dimensies
Technische tekening van Mu-metal Zero Gauss-kamer
Onderdeel nummer A
Min. binnen
Diameter
B
Min. binnen
Diepte
C
Max Buiten
Diameter
D
Maximaal totaal
Lengte

Nummer
van lagen

Dikte
per laag
ZGC-1 76 mm 229 mm 133 mm 286 mm 3 0,64 mm
ZGC-2 152 mm 381 mm 210 mm 438 mm 3 0,64 mm
ZGC-3 229 mm 686 mm 286 mm 743 mm 3 0,76 mm
ZGC-4 305 mm 914 mm 362 mm 972 mm 3 1,00 mm
ZGC-5 457 mm 1372 mm 569 mm 1483 mm 3 1,58 mm
ZGC-6 610 mm 1829 mm 721 mm 1940 mm 3 1,58 mm
