Mu-ferro foil & tape

in ijzeren tape folie icoon

Serie

Geef de breedte van MuFerro (max. 50 mm) op in mm. MuFerro-SD max. breedte bedraagt ​​470 mm
Lengte van de band in meters.

Mu-ferrofolie/tape is een dunne folie; de ​​dikte is slechts 0,023 mm. Het combineert uitstekende zachtmagnetische eigenschappen met ongebruikelijke mechanische hardheid en flexibiliteit. Dit betekent dat krappe bochten kunnen worden gerealiseerd met slechts een zeer geringe vermindering van de permeabiliteit. De fijne stripdikte en relatief lage elektrische geleidbaarheid maken een effectieve afscherming mogelijk, zelfs van velden met een hogere frequentie. De rol kan worden besteld tot een lengte van 100 meter en een breedte tot 50 meter.


Toepassingen

De belangrijkste toepassingen van Mu-ferrofolie/tape zijn flexibele afgeschermde kabels met kleine diameters en snelle, flexibele oplossingen voor problemen bij lage veldsterktes.

Andere toepassingen
  • Magneetkoppen
  • Magnetische veldsensoren
  • Wurgingen
  • Transformatoren
  • Elektronische artikelbewakingstag

Voordelen
  • Zeer hoge permeabiliteit
  • Lage verliezen

Kenmerken

Mu-ferrofolie werkt goed voor het afschermen van laagfrequente magnetische velden. Vanwege de lage elektrische weerstand schermt het zowel laagfrequente elektrische velden (LF) als hoogfrequente velden (HF) af. Vergelijkbaar met Mu-Metal specificaties.

Eigenschappen
  • Gemakkelijk te buigen
  • Gemakkelijk opvouwbaar
  • Kan met een schaar worden geknipt
  • Goede corrosiebestendigheid in een normale omgeving
  • Buigen, vouwen en snijden veroorzaken geen groot verlies aan demping
Aarding

Door het zeer geleidende oppervlak kan dit materiaal eenvoudig worden geaard om laagfrequente (LF) elektrische velden af ​​te schermen. Voor professionele aarding kunt u contact met ons opnemen.


Technische gegevens
Eigenschappen Waarden
Breedte Elke breedte tot 50 mm
Lengte Per meter; rollen tot 100 m
Verzwakking LF-magnetisch veld 14 dB = 80 % (voor meer afscherming, gebruik meerdere lagen); Demping HF: 100 dB bij 1 GHz
Permeabiliteit µ 4
Verzadigingsinductie B s 0,58 ton
Dikte 7,7 g/ cm3
Curietemperatuur °C 200
Kristallisatietemperatuur T x °C 530
Specifieke elektrische weerstand 1,4 µΩm
Deze waarden worden gemeten onder laboratoriumomstandigheden.
In andere situaties kunnen de resultaten afwijken. Lees hiervoor onze Garantie .

Mu-ferrofolie (3284)
Mu-ferro tape-versies

Technisch tekenen
Mu-ferro tape met geleidende lijm (3208)
Mu-ferro tape-versies

Technisch tekenen
Mu-ferro tape met standaardlijm (3305)
Mu-ferro tape-versies

Technisch tekenen
Mu-ferrofolie met 0,15 mm dikke, witte isolatielaag (3408)
Mu-ferro tape-versies

Technisch tekenen
Mu-ferrofolie met 0,22 mm dikke, zwarte isolatielaag (3468)
Muferro tapefolie met 0,22 mm dikke zwarte isolatielaag

Technisch tekenen
Mu-ferro SD
Mu-ferro tape-versies

Technisch tekenen

Standaard onderdeelnummers
Specificatie Onderdeelnummer
3284 3208 3305 3408 3468 Mu-ferro SD
Structuur mu-ferro folie constructiemu-ferro folie constructiemu-ferro folie constructiemu-ferro folie constructiemu-ferro folie constructiemu-ferro folie constructie
Productbeschrijving Mu- ferrofolie Mu-ferro tape met geleidende lijm Mu-ferro tape met standaard lijm Mu- ferrofolie met 0,15 mm dikke, witte isolatielaag Mu- ferrofolie met 0,22 mm dikke, zwarte isolatielaag Mu-ferrofolie 0,12 mm
Foliemateriaal Mu-ferro Mu-ferro Mu-ferro Mu-ferro Mu-ferro Mu-ferro
Oppervlak Zilveren kleur Zilveren kleur Zilveren kleur Zilveren kleur Zilveren kleur Zilveren kleur
Folie dikte 0,023mm 0,023mm 0,023mm 0,023mm 0,023mm 0,12
Totale dikte 0,023mm 0,048mm 0,048mm 0,175mm 0,243mm 0,12
Kleefstof Geen lijm Synthetische geleidende hars Synthetische geleidende hars Geen lijm Geen lijm Zonder lijm (op aanvraag)
Kleefkracht - 4,5 N/cm2 4,5 N/cm2 - - -
Treksterkte - - - - - -
Temperatuurbestendigheid - - - - -
El. weerstand door lijm - 0,003 ohm 0,003 ohm - - -
Standaard rolbreedtes (mm)* maximaal 50 mm maximaal 50 mm maximaal 50 mm maximaal 50 mm maximaal 50 mm Maximaal 470 mm
Rollengtes* maximaal 100 meter maximaal 100 meter maximaal 100 meter maximaal 100 meter maximaal 100 meter maximaal 100 m
Deze waarden worden gemeten onder laboratoriumomstandigheden.
In andere situaties kunnen de resultaten afwijken. Lees hiervoor onze Garantie .

*Andere rolbreedtes/lengtes op aanvraag


Voor een grotere breedte kunnen wij de tape de Mu-ferro afschermfolie aanbevelen. De folie is een magnetische afschermfolie en gemaakt van een materiaal met hoge permabiliteit dat op een PET-folie is gelamineerd. De folies zijn gemakkelijk te hanteren en door de dunheid van 0,12 mm is het materiaal zeer flexibel.
De Mu-ferro SD afschermfolie kan op rol of vel worden gemaakt. Standaard zonder lijm maar optioneel op aanvraag

  • Op rol van max. 470 mm en een max. rollengte van 100 m.
  • Platen van max. 610 x 460 mm

Meer informatie over de Mu-ferro afschermfolie .

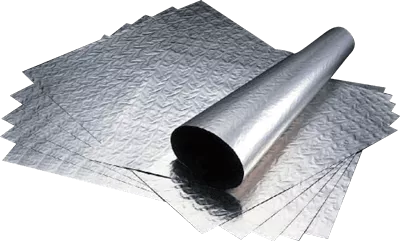

Mu-ferro HD afschermfolie
