Geleidende rubberprofielen gevuld met koolstof

Het rubber in deze profielen is geleidend gemaakt door middel van kleine geleidende metaaldeeltjes, die door het hele rubber zijn verdeeld. Dit zorgt voor een elektromagnetisch bestendige en drukbestendige afdichting in smalle constructies.

Elektrisch geleidende rubbers worden doorgaans gebruikt voor EMI-toepassingen. Ze worden ook gebruikt voor EMP-bescherming, golfgeleidertoepassingen en tegen statische elektriciteit. Het rubber kan gevuld zijn met zilver, nikkel, verzilverd glas, verzilverd aluminium of grafiet (alleen voor ESD). Commerciële EMI-toepassingen vereisen vaak grafietgeleidend rubber (onderdeelnummer 5755P). In militaire of ruimtevaarttoepassingen worden soms ook fluorsiliconenversies gebruikt vanwege hun chemische en brandstofbestendigheid.

Doordat het materiaal hoge frequenties afschermt, vertoont elektrisch geleidend rubber een afschermingseffect van 60 dB bij 30 MHz tot 10 GHz. Dankzij de uitstekende geleidbaarheid, aardings- en EMI-afschermingseigenschappen is het zeer geschikt voor militaire communicatieapparatuur. Het rubber kan in diverse vormen worden geproduceerd, zoals platen, gegoten onderdelen, gestanste stukken, stroken, O-ringen, enz.

Om het juiste materiaal te kiezen, moeten de volgende vragen worden beantwoord:

1. Wat is de geschatte afschermingseffectiviteit die u voor uw toepassing moet bereiken?
2. Aan welke omgeving zal dit materiaal worden blootgesteld? Moet het rubber bestand zijn tegen oplosmiddelen of brandstoffen (fluorosilicone)?
3. Bent u op zoek naar een halfgeleidend/statisch dissipatief materiaal of gaat het hier om een echte EMI/RFI-afschermingstoepassing?

Technische details en specificaties

Informatie over geleidende kleefstoffen (geleidende drukgevoelige lijm)

Voordelen

• Uitstekende geleidbaarheid over het gehele oppervlak.
• Uitstekende elektromagnetische afscherming
• Eenvoudig stansen, kiss-cutten en slitten
• Temperatuurbereik -50 tot +160 °C (onder bepaalde omstandigheden kan de tolerantie oplopen tot 220 °C)

Speciaal materiaal (op aanvraag)

Deze geleidende rubberprofielen zijn ook verkrijgbaar in speciale materialen voor specifieke toepassingen, bijvoorbeeld toepassingen met chemicaliën. Hieronder vindt u een lijst met speciale materialen. Neem contact met ons op voor beschikbaarheid en levertijd.

• siliciumkoolstof
• Fluorsilicium Nikkel Grafiet
• Silicium-nikkel-grafiet vlamvertragend
• Siliconen zilverkleurig aluminium
• Fluorsiliciumzilveraluminium
• Fluorsiliciumnikkel
• Verzilverd nikkel
• Zilverkleurig glas
• Zilverkoper siliconen geleidend rubber

Elektrisch geleidend rubber is verkrijgbaar als

• Rubberen platen
• Gegoten onderdelen
• Stans- of flitssnijtechniek

Let op: Deze waarden zijn gemeten onder laboratoriumomstandigheden. De resultaten kunnen in andere situaties afwijken; lees onze garantievoorwaarden .

P-profiel (P)

D-profiel (D)

D-profiel (SD)

U-kanaalprofiel (U)

Let op: wij hanteren de volgende toleranties (binnen de industriestandaard):
Afmeting: tot 2,0 mm / Tolerantie +/- 0,1 mm
Afmeting: 2,0 - 5,0 m / Tolerantie +/- 0,15 mm
Afmeting: 5,0-9,0 mm / Tolerantie +/- 0,2 mm

Rechthoekig profiel (R)

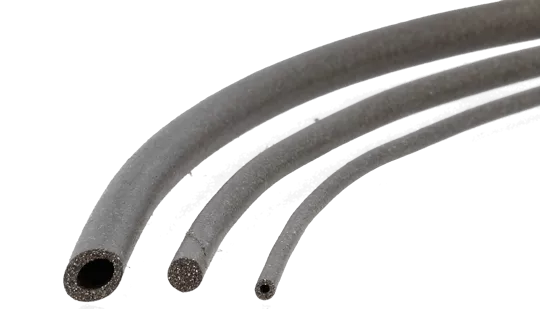

O-profielen

Onze geleidende rubberen O-profielen staan vermeld in een aparte productserie, de 7900-serie. Bent u op zoek naar een geleidend rubberen O-profiel? Bekijk dan onze geleidende rubberen O-ringen .
