Opklikbare PCB-afschermingsdozen met deksel

EMI-afschermkappen (afschermkappen) voor printplaten zijn ontwikkeld om alleen bepaalde onderdelen van elektronische apparatuur bij de bron af te schermen van elektromagnetische straling, in plaats van alle componenten in de gehele behuizing.

EMI-afschermingsbehuizingen zijn leverbaar in standaardafmetingen, maar kunnen ook binnen enkele dagen op maat worden geproduceerd.

Of het nu gaat om een ​​klein aantal prototypes of grote productieseries: wij vervaardigen de precisiecomponenten die u nodig heeft.

PCB-schilden bestaan ​​gedeeltelijk uit twee delen die samen een zeer solide en gesloten PCB-schild vormen, maar gemakkelijk te openen zijn.

Het deksel en de afdekking werken in één beweging samen, wat resulteert in een zeer strakke afsluiting van het deksel rond het hek, wat resulteert in een hoogwaardige EMI/RFI-afscherming.

Opklembare PCB-afschermingsbussen in vertind koper

Let op : de door u opgegeven afmetingen zijn buitenafmetingen. De materiaaldikte is standaard 0,12 mm, optioneel 0,18 mm of 0,20 mm. Wanneer u bijvoorbeeld een Clip-on afschermingsbus uit de 1505-serie bestelt in 0,12 mm Mu-koper van 10-20-5 mm, bedragen de binnenafmetingen 9,76-19,76-4,88 mm. De standaardtolerantie voor deze producten is +/- 0,1-0,2 mm.

Voordelen

• Gemakkelijk te verwijderen deksel voor onderhoud
• Robuuster ontwerp en daardoor geschikt voor zware toepassingen
• Betere hoekafsluiting, wat resulteert in betere afschermingsprestaties bij de huidige hogere frequenties

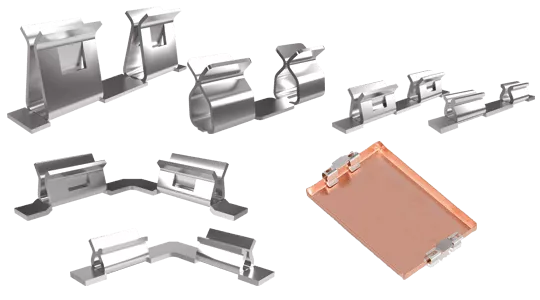

Afschermingsklemmen en -pennen

Het hekwerk wordt met kleine klemmetjes op de printplaat gemonteerd. Alleen het hekwerk zit vast aan de printplaat. De afdekking/het deksel kan over het hekwerk worden geschoven en zit zeer stevig vast.

Voor toepassingen waarbij veel beweging en/of trillingen ervoor kunnen zorgen dat de afdekking/het deksel loslaat, is een afscherming met pinnen die door het deksel gaan leverbaar. De pinnen kunnen na het plaatsen van de afdekking/het deksel worden omgevouwen, zodat deze niet loslaat. Monteer de afschermingsbussen eenvoudig op uw printplaat met de afschermingsclips en -pinnen.
