Juntas EMC/IP

Serie

Especifique el ancho de la junta en mm.
Especificar la altura de la junta en mm.

Las juntas EMC-IP de la serie 7300 ofrecen una combinación rentable de una junta de apantallamiento EMI y un sello hermético. Este tipo de junta incluye una tira autoadhesiva. Consta de dos núcleos de espuma de neopreno, uno de ellos recubierto con una lámina reforzada, a base de la aleación Amucor de alto rendimiento. Amucor es altamente compatible con aluminio y acero galvanizado. Si la junta va a estar en contacto con acero al cromo o acero inoxidable, recomendamos utilizar un tejido altamente conductor en lugar de Amucor. Las dos partes se pueden doblar independientemente para garantizar un rendimiento óptimo de apantallamiento y sellado. Se pueden crear fácilmente esquinas interiores afiladas sin interrumpir el sello hermético. Para aplicaciones especiales, ofrecemos diferentes núcleos de espuma, láminas conductoras y tejidos.

Construcción
Construcción de juntas EMC IP
Topes de compresión (opcional)

Se pueden incluir topes de compresión de tipo disco o arandela para evitar la sobrecompresión.

tipo de arandela

Arandela de tipo utilizado en los orificios de los pernos

tipo de disco

Tipo de disco. Se utiliza junto a los orificios de los pernos.

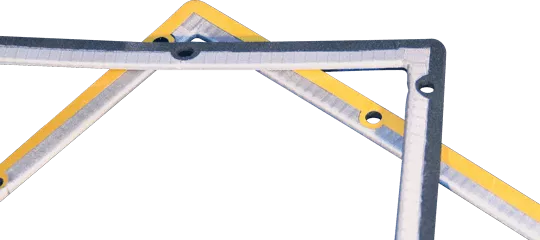

Junta EMI IP versión textil Amucor
Beneficios
  • Se dobla fácilmente alrededor de esquinas pronunciadas sin interrumpir el sellado hermético.
  • Excelente estanqueidad al agua hasta IP65 (según la construcción).

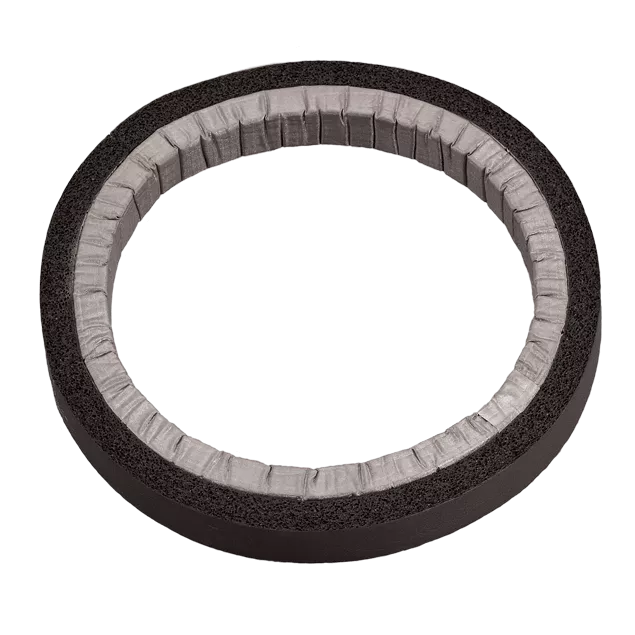

La junta 7300 EMC-IP también puede fabricarse en forma circular. El sello de agua puede ubicarse en el exterior o en el interior de la junta.

Serie 7300 - Junta EMC-IP

Please note: These values are measured under laboratory conditions. Results may vary in other situations; please read our Guarantee

Junta EMC IP versión textil conductora Amucor

Junta EMC-IP con amucor (Código de lámina A)
Unión de esquina a inglete, conforme a la clasificación IP66. (Esquinas unidas a presión; sin unión).

IP de EMC

Junta EMC-IP con tejido altamente conductor (Código de lámina T)
Uniones rectas o a tope, con protección IP55 (esquinas unidas a presión; sin unión adhesiva).

IP de EMC

Junta de una pieza o junta unida para IP68
(Junta de bastidor Serie 8100)

Números de pieza
Ancho X (mm)
Altura
Y
(mm)		 4 6 8 9 10 12 15 18 20 25
1 7300-4-1 7300-6-1 7300-8-1 7300-9-1 7300-10-1 7300-12-1 7300-15-1 7300-18-1 7300-20-1 7300-25-1
2 7300-4-2 7300-6-2 7300-8-2 7300-9-2 7300-10-2 7300-12-2 7300-15-2 7300-18-2 7300-20-2 7300-25-2
3 7300-4-3 7300-6-3 7300-8-3 7300-9-3 7300-10-3 7300-12-3 7300-15-3 7300-18-3 7300-20-3 7300-25-3
4 7300-4-4 7300-6-4 7300-8-4 7300-9-4 7300-10-4 7300-12-4 7300-15-4 7300-18-4 7300-20-4 7300-25-4
5 7300-4-5 7300-6-5 7300-8-5 7300-9-5 7300-10-5 7300-12-5 7300-15-5 7300-18-5 7300-20-5 7300-25-5
6 7300-4-6 7300-6-6 7300-8-6 7300-9-6 7300-10-6 7300-12-6 7300-15-6 7300-18-6 7300-20-6 7300-25-6
8 7300-4-8 7300-6-8 7300-8-8 7300-9-8 7300-10-8 7300-12-8 7300-15-8 7300-18-8 7300-20-8 7300-25-8
10 7300-6-10 7300-8-10 7300-9-10 7300-10-10 7300-12-10 7300-15-10 7300-18-10 7300-20-10 7300-25-10
12 7300-6-12 7300-8-12 7300-9-12 7300-10-12 7300-12-12 7300-15-12 7300-18-12 7300-20-12 7300-25-12
15 7300-8-15 7300-9-15 7300-10-15 7300-12-15 7300-15-15 7300-18-15 7300-20-15 7300-25-15
18 7300-9-18 7300-10-18 7300-12-18 7300-15-18 7300-18-18 7300-20-18 7300-25-18
20 7300-10-20 7300-12-20 7300-15-20 7300-18-20 7300-20-20 7300-25-20
25 7300-12-25 7300-15-25 7300-18-25 7300-20-25 7300-25-25

Para solicitar un tamaño personalizado, póngase en contacto con nosotros.
