Orientierter Drahtschirm

ausgerichteter Drahtschirm Haupt 1

Serie

Geben Sie die gewünschte Breite in mm an. Max. 228 mm.
Geben Sie die gewünschte Länge in mm an. Max. 900 mm.

Oriented Wire Shield 5711 - 5722 ist ein Verbunddichtungsmaterial, das aus einer großen Anzahl kleiner Drähte besteht, die in massives oder Schaumsilikon oder Fluorsilikon-Elastomer eingebettet und gebunden sind, um Ölbeständigkeit zu erzielen.

Die Drähte bieten eine ausgezeichnete Leitfähigkeit, um eine EMI/RFI-Abschirmung herzustellen.

Das Material wird in militärischen, industriellen und kommerziellen Produkten verwendet, die eine Unterdrückung elektromagnetischer Störungen, Erdung oder statische Entladung erfordern. Es eignet sich sehr gut für Anwendungen, bei denen eine Umwelt- oder Druckabdichtung erforderlich ist.

Die Schwammvariante kommt zum Einsatz, wenn die Fuge sehr uneben ist oder geringere Schließkräfte bzw. eine höhere Kompressibilität erforderlich sind.

Dimension

Wir produzieren Platten mit max. 228 x 900 mm, aus denen wir dann ohne Unterbrechung Dichtungen schneiden können. Größere Dichtungen können zusammengeschweißt/gefügt werden, um Materialverschwendung zu vermeiden.

Individuelle Zusammenstellungen sind auf Anfrage möglich, kontaktieren Sie uns dazu mit Ihrer Zeichnung und den gewünschten Abmessungen.

Vorteile
  • Temperaturen bis 220 °C
  • Hohe Abschirmleistung
  • Wasserdicht bis zu 10 Meter
  • Druckbeständig
  • Salzsprühnebel-/chemikalienbeständig
  • Fluorsilikonkautschuk für Kraftstoff-/Ölbeständigkeit
  • Lieferung als Blätter, Streifen oder Stanzlinge
Verfügbare Dicken

0,81 , 1,13, 1,38, 1,57, 2,40, 3,18 , 3,96, 4,78, 6,35 mm.
Andere Stärken auf Anfrage.

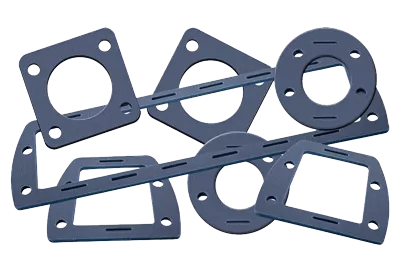

Orientierter Drahtschirm gemäß Zeichnung
Der orientierte Drahtschirm kann gemäß Ihrer Zeichnung CNC-geschnitten und in jede gewünschte Form und Größe gebracht werden.
Orientierte Drahtschirmrolle 900 mm
Orientierter Drahtschirm kann auf einer Rolle mit 900 mm Länge geliefert werden

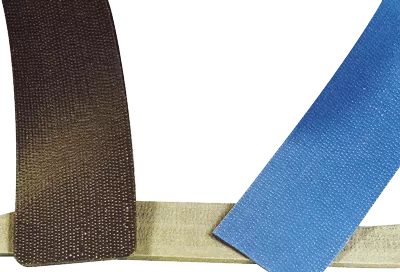

Orientierter Drahtschirm, galvanische Korrosion durch Metalldrähte verschiedener Art
Um galvanische Korrosion zu verhindern, kann eine orientierte Drahtabschirmung mit verschiedenen Metalldrähten geliefert werden.

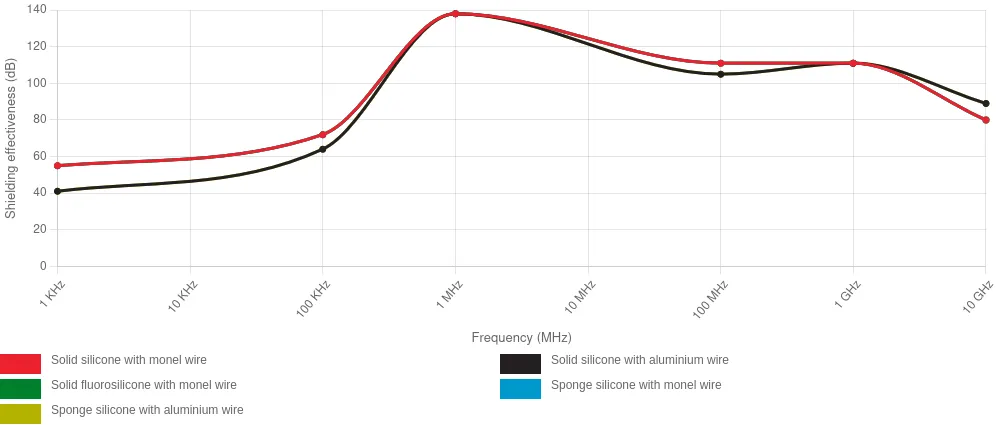

Abschirmleistung

Orientierter Drahtschirm Schirmungsmaß Dämpfung

Bitte beachten Sie: Diese Werte werden unter Laborbedingungen gemessen. Die Ergebnisse können in anderen Situationen abweichen. Bitte lesen Sie unsere Garantie .

Technische Zeichnung
Orientierter Drahtschirm gemäß Zeichnung
Artikelnummern
Material Teilenummer
Festes Silikon mit Moneldraht 5711
Festes Silikon mit Aluminiumdraht 5712
Massives Fluorsilikon mit Moneldraht 5713
Schwammsilikon mit Moneldraht 5721
Schwammsilikon mit Aluminiumdraht 5722
Technische Daten
Material Festes Silikon mit Moneldraht Festes Silikon mit Aluminium Massives Fluorsilikon mit Moneldraht Schwammsilikon mit Moneldraht Schwammsilikon mit Aluminiumdraht
Teilenummer 5711 5712 5713 5721 5722
Farbe Grau Grau Blau Grau Grau
Drahtanzahl/Quadratzoll 900 900 900 900 900
Druckverformungsrest 25 % 25 % 25 % 25 % 25 %
Schließkraft (PSI) 25-100 25-100 25-100 5-50 5-50
Kraftstoff-/Lösungsmittelbeständig NEIN NEIN Ja NEIN NEIN
Temperatur (°C) -65/200 -65/200 -55/200 -65/200 -65/200
Technische Daten
Elastomer Silikon oder Fluorsilikon
Leitfähiger Füllstoff Moneldraht, Aluminiumdraht
ROHS-Konformität Ja
Korrosionsbeständigkeit Ja
UV-Beständigkeit Ja
Ölbeständigkeit Nur Fluorsilikontyp
Kraftstoffbeständigkeit Nur Fluorsilikontyp
IP-Schutzart Ja
Leitfähiger Klebstoff (leitfähiger PSA)
Eigentum Einheit Ergebnis Testmethode
Oberflächenwiderstand Ω/Quadrat <0,10 MIL-DTL-83528C
Klebkraft G/25mm 850 ASTM D 3330
Leitfähiges PSA - Acryl + Ni -
Innenschuh - Papier, Folie -
