Elektrisch leitfähiger Schaumstoff

Leitfähiger Schaumstoff bietet einen innovativen Ansatz für die traditionelle Abschirmung und Erdung, indem er Leitfähigkeit in X-, Y- und Z-Richtung bereitstellt. Dies verbessert die Abschirmwirkung, die erforderlich ist, um den steigenden Mikroprozessorgeschwindigkeiten heutiger Computer-, Telekommunikations- und Luft- und Raumfahrtgeräte gerecht zu werden.

Dieser leitfähige Schaumstoff besteht aus mit Kupfer und Nickel beschichtetem Polyurethanschaum. Die Kompressionsrate liegt zwischen 25 % und 75 %. Der Temperaturbereich liegt zwischen -10 °C und 85 °C.

Das Material kehrt nach dem Loslassen nahezu in seine ursprüngliche Höhe zurück. Der Schaumstoff ist mit leitfähigem Polyurethan beschichtet, um ihn vor Umwelteinflüssen zu schützen und Gratbildung beim Schneiden zu vermeiden.

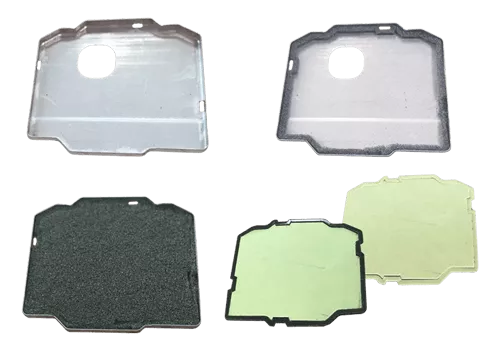

Leitfähiger Schaumstoff ist für Anwendungen mit geringer Schaltzyklenzahl wie z. B. die Abschirmung von Ein-/Ausgangsanschlüssen (I/O) und andere Standardsteckverbinder ohne Scherbeanspruchung konzipiert. Rechteckige Streifen sind für umlaufende Dichtungsanwendungen erhältlich.

Produktaufbau

Nur als Referenz, nicht maßstabsgetreu.

Technische Daten

Eigenschaften:

• Dicken von 0,5, 0,7, 1,0, 1,5, 2,0, 2,2, 3,0, 3,5 und 5,0 mm bei einer Rollenbreite von 950 mm.
• Dicken von 0,3 mm bei 300 mm Rollenbreite
• Auf Wunsch können mehrere Lagen zur Erhöhung der Dicke miteinander verbunden werden.
• Ausgezeichnete elektrische Leitfähigkeit im gesamten Material
• Hervorragende elektromagnetische Abschirmwirkung
• Hohe Verarbeitbarkeit durch Haftung
• Einfaches Stanzen, Anspitzen und Schlitzen

Anwendungen

• Mobiltelefon
• Rauschfilterkern
• Kabelrinne
• Abgeschirmte Räume

Materialspezifikationen

• Netzgewebe: gewebtes Polyester, kupfer- und nickelbeschichtet
• Leitfähiger Schaumstoff: Polyurethanschaum (kupfer- und nickelbeschichtet)
• PSA: Acrylester-Polyol-Copolymer + Nickelpulver
• PU-Beschichtung: Polymerharz (Polyurethan)
• Trennpapier: CP-Papier, durchschnittlich 150 μm

Vorteile und Optionen

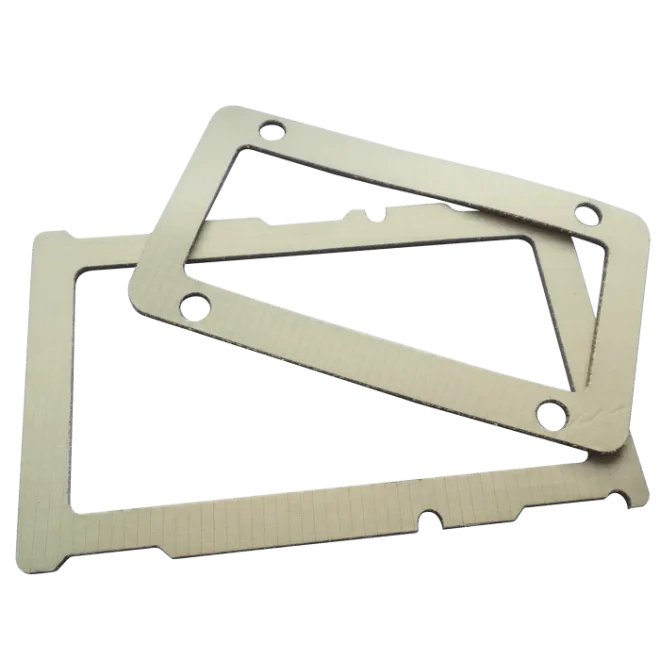

• Lieferung als Bögen, Streifen oder Stanzteile
• Mit gewebtem Stoff an ein oder zwei Seiten verstärkt
• Nickel/Kupfer-Metallisierung
• Leitfähigkeit entlang der XYZ-Achse
• Toleranz von ± 0,1 mm
• Statische E/A-Anwendungen/Dichtungsaustausch

Schirmwirkung 100 MHz - 1 GHz

• 1,5 mm Dicke, 80 dB - 83 dB
• 3,5 mm Dicke, 80 dB – 103 dB

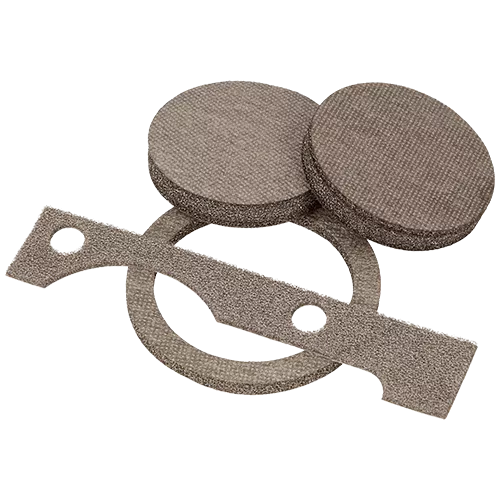

Anwendungsbeispiel für leitfähigen Schaumstoff 5770

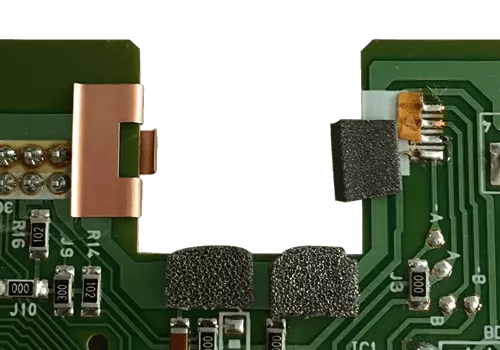

Produktbeispiel für 5770 leitfähigen Schaumstoff auf einer Leiterplatte

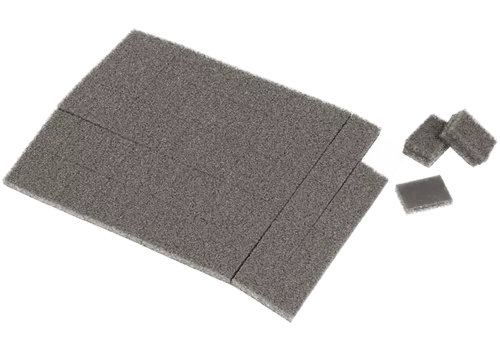

Leitfähiger Schaumstoff wird nach Kundenwunsch zugeschnitten. Die Schaumstoffstücke lassen sich leicht von der Trägerfolie ablösen und mit dem elektrisch leitfähigen Klebstoff fixieren.
