Kablo giriş kalkanı

Seri

Uzunluğu mm cinsinden belirtin.

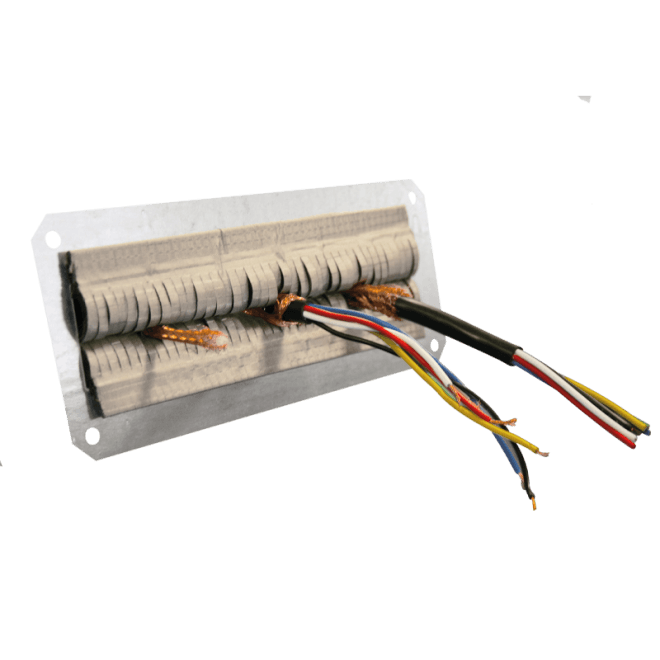

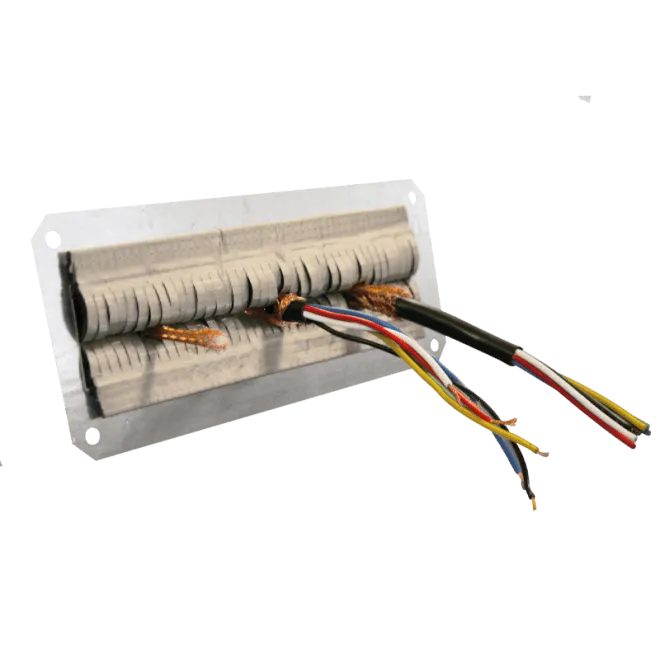

4910 ve 4915 EMI/RFI kablo giriş kalkanı

Birden fazla kabloyu veya kablo demetini aynı anda monte etmek, topraklamak ve korumak için kullanılan, korumalı bir kablo giriş sistemi. Kablolar, yüksek iletkenliğe sahip, esnek EMC contaları arasından geçirilir. Sistem, 1 MHz ile 10 GHz arasında koruma performansı sağlar. Standart plaka malzemesi galvanizli çeliktir.

Muhafaza içine entegre etmek için 4910 klipsli profili veya doğrudan montaj için 4915 hazır versiyonu seçin.

1 MHz ila 10 GHz

Geniş bir frekans aralığında koruma.

Hızlı montaj

Birkaç saniye içinde monte edilebilir.

Genişletmesi kolay

Kablolar daha sonra eklenebilir.

Bir dikdörtgen girinti

Sadece bir adet kapak açıklığı gereklidir.

4910-4915 - Kablo giriş kalkanı - Koruma etkinliği (dB)

Please note: These values are measured under laboratory conditions. Results may vary in other situations; please read our Guarantee

Sürümünüzü seçin

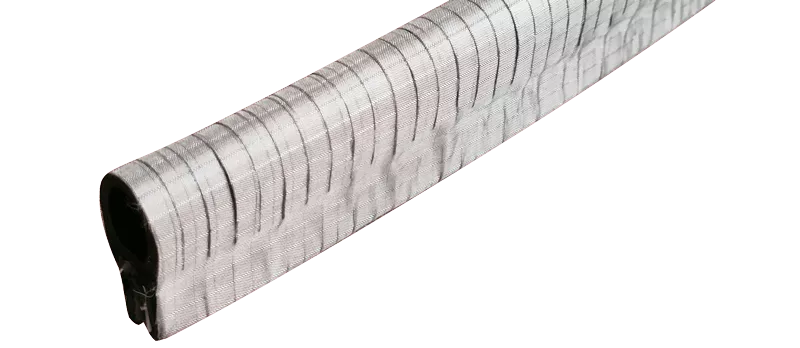

4910 Entryshield klipsli EMI RFI kablo giriş profili
4910 Entryshield profili

4910 Entryshield, bir muhafazaya entegre edilmek üzere tasarlanmış, klipsli bir profildir.

  • 36 mm yüksekliğinde bir yuva gerektirir.
  • Yuva uzunluğu kablo sayısına bağlıdır.
  • Doğrudan yerine bastırıldı
  • Kendi muhafaza sisteminize entegre edilmeye uygundur.

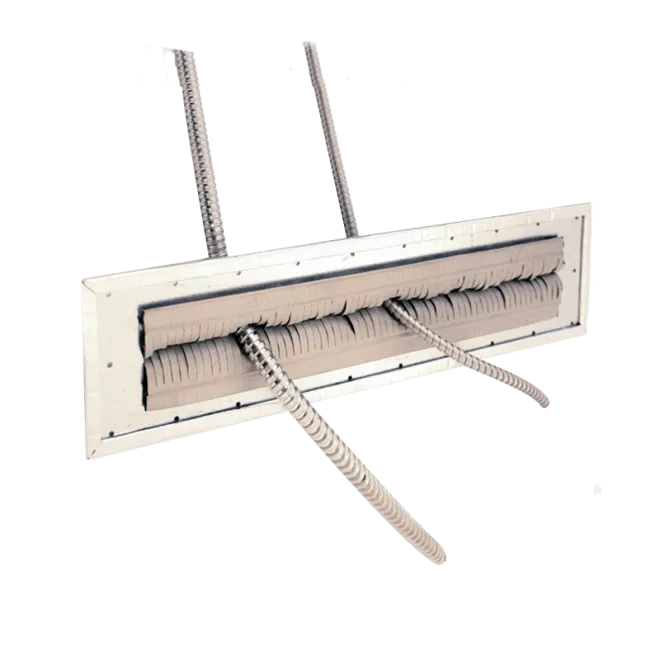

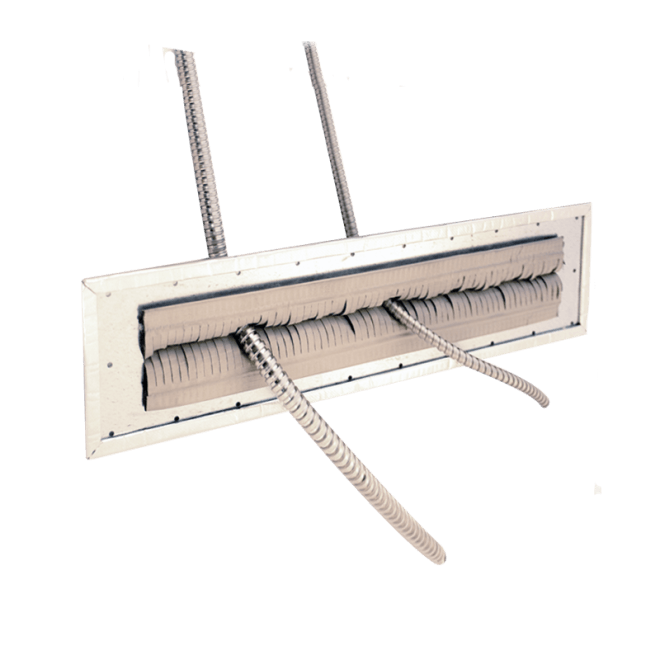

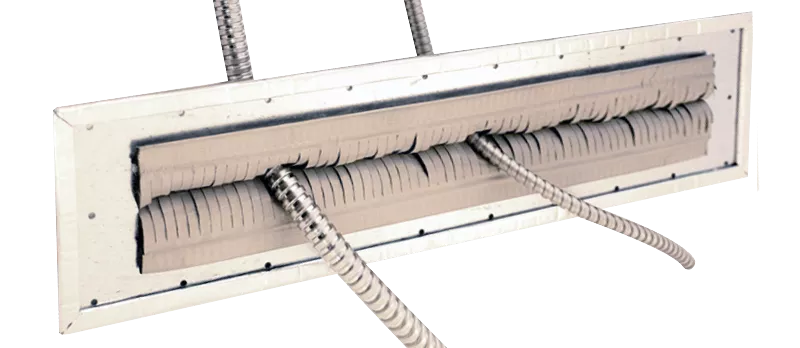

4915 Entryshield anlık versiyon, Amucor EMI contası ile birlikte.
4915 Entryshield anlık sürüm

4915 Entryshield, kablo giriş kalkanı 2 mm galvanizli bir plakaya önceden monte edilmiş, kullanıma hazır bir versiyondur.

  • Doğrudan montaj için
  • Korumalı muhafazalar için uygundur.
  • Korumalı odalar için uygundur.
  • Faraday kafesleri için uygundur.
4915 seçenek talep üzerine mevcuttur.

Daha büyük boyutlarda ve çiziminize göre üretilen versiyonlar talep üzerine temin edilebilir.

Amucor EMI contası
Çiziminize göre yapıldı
Özel delme deseni
Daha büyük versiyonlar
4910 Entryshield'in Entegrasyonu

Muhafazanın içine 36 mm yüksekliğinde dikdörtgen bir yuva açın. Gerekli yuva uzunluğu, kabloların sayısına ve boyutuna bağlıdır.

4910 Entryshield klipsli profil, doğrudan yerine bastırılarak takılır.

  • Dikdörtgen şeklinde bir kapalı alan açıklığı
  • 36 mm yuva yüksekliği
  • Değişken yuva uzunluğu
  • Klipsli montaj
4910 Entryshield klipsli kablo giriş profili montaj çizimi
4915 Entryshield'in doğrudan montajı

4915 anlık versiyonu, 2 mm Mu-ferro plakaya önceden monte edilmiş Entryshield ile birlikte tedarik edilir.

Bu kullanıma hazır versiyon, EMI/RFI korumalı muhafazalara, korumalı odalara ve Faraday kafeslerine doğrudan monte edilebilir.

  • Önceden monte edilmiş galvanizli montaj plakası
  • Doğrudan cıvatalı montaj
  • Korumalı muhafazalar için uygundur.
  • Korumalı odalar ve Faraday kafesleri için uygundur.
4915 Entryshield anlık versiyon montaj ölçüleri ve teknik çizimi
4930 yüksek performanslı kablo giriş sistemi

Daha yüksek koruma gerektiren uygulamalar veya sınırlı alanda daha fazla sayıda kablo için 4930 yüksek performanslı kablo giriş sistemi kullanılabilir.

Elektrik iletkenliğine sahip berilyum-bakır temas plakası, kablo kalkanıyla temas eden küçük sivri parmaklara sahiptir.

  • Güç kabloları için uygundur.
  • Sinyal kabloları için uygundur.
  • Su tedarik hatlarını barındırabilir.
  • Dalga kılavuzlarını barındırabilir.
  • Sınırlı kurulum alanına sahip uygulamalar için tasarlanmıştır.

4930 kablo giriş sistemini inceleyin.

4930 yüksek performanslı EMI RFI kablo giriş koruma sistemi
4910 veya 4915 kablo giriş kalkanı isteyin.

Lütfen bize gerekli versiyonu, kablo sayısını, kablo boyutlarını ve muhafaza boyutlarını gönderin. Özel plakalar ve delik desenleri talep üzerine temin edilebilir.

Yukarıdan bir sürüm seçin ve talep formunu doldurun.
