Düşük frekanslı manyetik koruma (MuFerro)

MuFerro, DC'den 100 kHz'e kadar frekans aralıklarında manyetik koruma için uygundur ve 50/60 Hz için optimize edilmiştir. MuFerro-FS (MF-FS), geçirgenlik ve doygunluk özelliklerini birleştirerek düşük frekanslı manyetik alanların perdelenmesi için son derece uygundur. MuFerro-ECFS (MF-ECFS) ise bu özellikleri girdap akımı performansı ile geliştirir. MuFerro'nun levha boyutu 2000 x 1000 x 0,66 mm'dir.

Manyetik koruma/perdeleme neden kullanılır?

Manyetik alanlar insan sağlığı ve refahı için ciddi bir tehdit oluşturmaktadır. Örneğin, araştırmalar 300 nT veya 0,003 Gauss'tan daha yüksek manyetik alanlara maruz kalmanın, bir kişinin lösemiye yakalanma olasılığını önemli ölçüde artırdığını göstermiştir. Manyetik alanlara maruz kalmayla ilişkili birçok başka fiziksel semptom da vardır, örneğin baş ağrısı, depresyon ve uykusuzluk. Bu nedenle, birçok ülkedeki Sağlık ve Güvenlik Yönetmelikleri, çalışma alanları için maruz kalma sınırının < 0,5 μT=500 nT ve kamusal alanlar için < 0,1 μT=100 nT olmasını önermektedir. Sağlık üzerindeki olumsuz etkilerinin yanı sıra, güçlü manyetik alanlar, alanın üretildiği yerin hemen yakınındaki elektronik cihazlarda parazite veya hasara neden olabilir. Manyetik alanlar ayrıca hastanelerde ve laboratuvarlarda hassas ölçümleri de etkiler.

Ölçüm

Manyetik koruma/koruma siparişi verilip monte edilmeden önce, sizin için bir saha araştırması (manyetik alan şiddeti ölçümü) yapabiliriz. Sadece manyetik alan şiddetini ölçmekle kalmıyor, aynı zamanda olası kaynağını da tespit ediyoruz. Ölçüm sonuçları daha sonra bir raporda sunuluyor.

Uygulamalar

• Trafo odaları (iç veya dış mekan)
• Enerji santralleri
• Alüminyum eritme / üretimi
• Güçlü manyetik alanlar oluşturan yüksek akım uygulamaları
• Bilimsel laboratuvar
• Bara / kablolama
• Alan değerlerinin maruz kalma sınırlama önerisinin altına düşürülmesi

Holland Shielding Systems BV, transformatör yerine yerleştirildikten sonra bile manyetik koruma uygulayabilir. Tüm binaların veya odaların korunması için, koruma malzemesi duvarlara, tavanlara ve/veya zeminlere uygulanır. Bu, hem insanları hem de elektronik cihazları korur.

Teklif talebi için kontrol listesi

İhtiyaç duyduğunuz elektromanyetik koruma için doğru bir tahmin yapabilmemiz için lütfen aşağıdaki bilgileri sağlayın. Bu, doğru koruma önlemleri için uygun bir teklif oluşturmamıza yardımcı olur. Bir şeyden emin değilseniz veya bazı ayrıntılar eksikse, bize bildirin: birlikte çözmekten mutluluk duyarız.

Çizimler ve Ölçüler

• Kesit çizimi veya eskizi
  Kurulumun küresel boyutlarıyla birlikte
• Kaynak ile korunacak alanlar arasındaki mesafeler
  Yatay, dikey ve/veya diyagonal

Durum ve Alanlar

• Korunacak alanların konumu
  Bunların kaynağın üstünde, yanında veya altında olup olmadığını belirtin.

Teknik veriler

• Akım (amper cinsinden)
  Veya transformatörün belirtilen kVA kapasitesi
• Transformatör tipi
  Örneğin kuru transformatör, yağlı transformatör vb.
• Bara tipi
  Örneğin alüminyum veya diğer metaller, epoksi/döküm reçinesi ile IP68 koruma sınıfı, üretici ve tip

Verilen verilere dayanarak manyetik alanın radyasyon desenini haritalandırıyoruz. Belirli bilgiler (henüz) mevcut değilse, deneyime dayanarak bir tahmin yapabiliriz.
Herhangi bir sorunuz var mı veya bazı bilgiler eksik mi? Hiç sorun değil: sizinle birlikte düşünmekten mutluluk duyarız.

Müşteri avantajları

• Uygun maliyetli çözüm
• %95'e varan veya daha fazla alan şiddeti azaltımı
• Esnek tasarım
• Ölçüm raporu

MuFerro, geçirgenlik ve doygunluk özelliklerini bir araya getirerek düşük frekanslı manyetik alanları taramak için son derece uygun hale gelir.

Please note: These values are measured under laboratory conditions. Results may vary in other situations; please read our Guarantee

Please note: These values are measured under laboratory conditions. Results may vary in other situations; please read our Guarantee

Örneğin MR odaları gibi tıbbi tesisler

Yüksek akım/voltaj kablolarına sahip binalar

Trafo odaları ve enerji santralleri

Bilimsel laboratuvar / DC koruma

Koruma Özellikleri

Korumanın etkinliği, koruma faktörü olarak ifade edilir. Farklı konfigürasyonlar, koruma etkinliğinde farklı sonuçlar verecektir. MF-FS, koruma faktörünü artırmak için birden fazla katman halinde uygulanabilir. MF-ECFS, düzgün bir koruma oluşturmak için yerinde nokta kaynak yöntemiyle birleştirilir.

MuFerro koruma malzemesi, manyetik alanların elektrikli ekipmanın etrafında güvenli bir yarıçap içinde kalmasını sağlar.

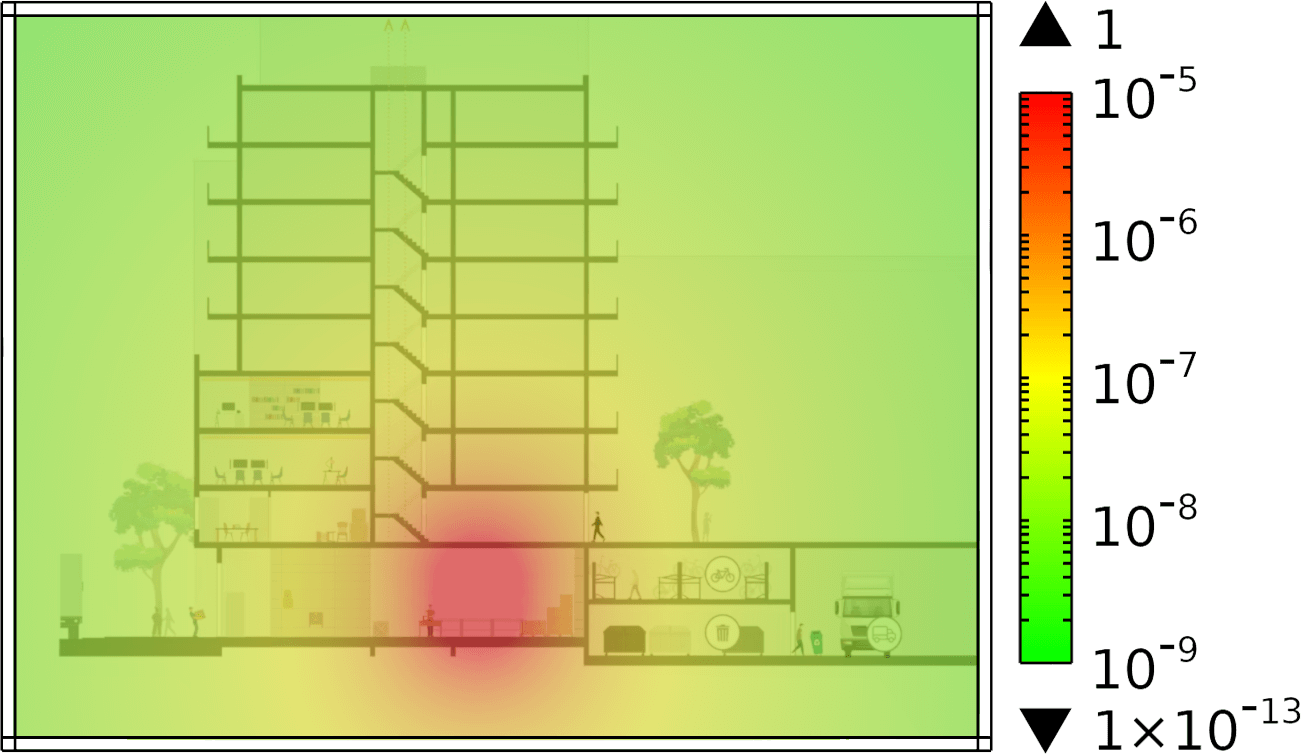

MuFerro uygulanmadan önceki manyetik alan

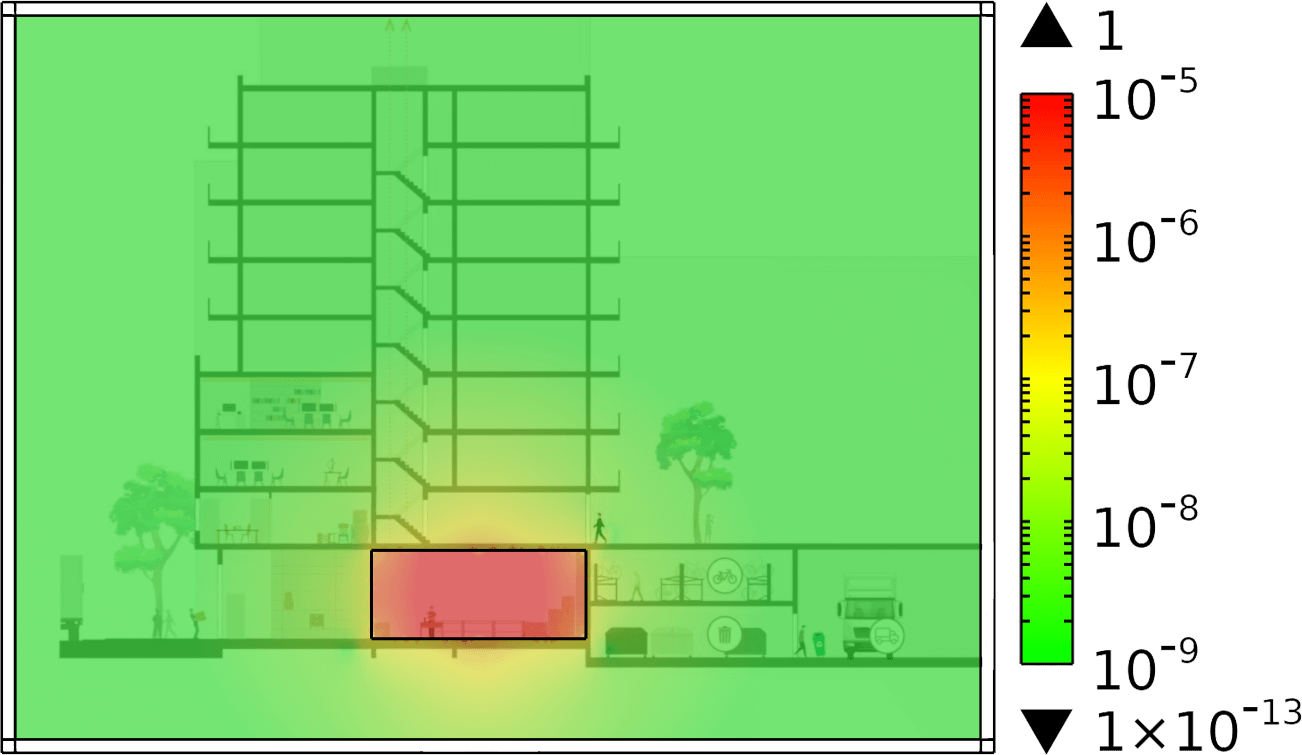

MuFerro uygulandıktan sonraki manyetik alan

Holland Shielding Systems BV, transformatör yerine yerleştirildikten sonra bile manyetik koruma uygulayabilir. Tüm binaların veya odaların korunması için, koruma malzemesi duvarlara, tavanlara ve/veya zeminlere uygulanır. Bu, hem insanları hem de elektronik cihazları korur. Koruma siparişi ve kurulumundan önce, sizin için bir saha araştırması (manyetik alan şiddeti ölçümü) yapabiliriz. Sadece manyetik alan şiddetini ölçmekle kalmıyor, aynı zamanda olası kaynağını da tespit ediyoruz. Talep üzerine, ölçüm sonuçları bir raporda sunulmaktadır.

Örnek projeler

Örnek proje 1
Yer darlığı nedeniyle, müşterilerimizden biri daha önce depo olarak kullanılan bir odayı ofis alanına dönüştürmek zorunda kaldı; bu oda, güç transformatörlerinin üst katında bulunuyordu. Ancak, odada bilgisayar ekranlarının titremesine neden olan güçlü manyetik alanlar fark edildi, bu nedenle manyetik alan ölçümü yapmamız istendi. Manyetik alan şiddetinin yukarıda belirtilen standarttan çok daha yüksek olduğu, 750 nano Tesla olduğu tespit edildi. Bu manyetik alan, MuFerro™ şemsiye yapısının kurulumuyla azaltıldı. Bu projenin tamamlanmasından bu yana, manyetik alan sadece 80 nano Tesla'ya düşürüldü.

Aşağıda, çok yüksek oranda küçültme gerektiren askeri ve tıbbi uygulamalar için kullanılan daha ağır transformatör koruma kalkanlarının bazı görselleri bulunmaktadır.
