Seri

Görünür alanın genişliği mm cinsindendir.
Görünür alanın mm cinsinden uzunluğu
Baranın veya bakır topraklama kontağının genişliğini mm cinsinden belirtin.

Bir tarafı iletken, diğer tarafı optik geçirgen olan şeffaf koruyucu folyo, EL panel, LCD EMI koruması, dokunmatik ekran, esnek güneş pili vb. uygulamalarda yaygın olarak kullanılmaktadır.

Şeffaf EMI/RFI koruma folyosu 9900 serisi, şeffaf iletken kaplamalı bir polyester filmdir. Folyo, 10 kHz ila 300 MHz arasında 40-70 dB ve 300 MHz ila 22 GHz arasında 25-40 dB mükemmel elektrik ve elektromanyetik koruma sağlar.

EMI/RFI/EMC korumasının yanı sıra, topraklama ve statik deşarj uygulamalarında da kullanılır. Tipik uygulamalar arasında, enstrümantasyon ekipmanlarındaki görsel ekranlar, kontrol panelleri ve bilgisayarlar için şeffaf koruma panelleri yer alır.

Şeffaf yapısı sayesinde, 9900 serisi şeffaf EMI/RFI koruma folyosu optik netlik açısından en uygun seçimdir.

TEMPEST test alanları veya radar/telekom koruması için büyük boyutlar mevcuttur.

İhtiyacınız olan belirli bir şekle ait bir çiziminiz varsa bizimle iletişime geçin.

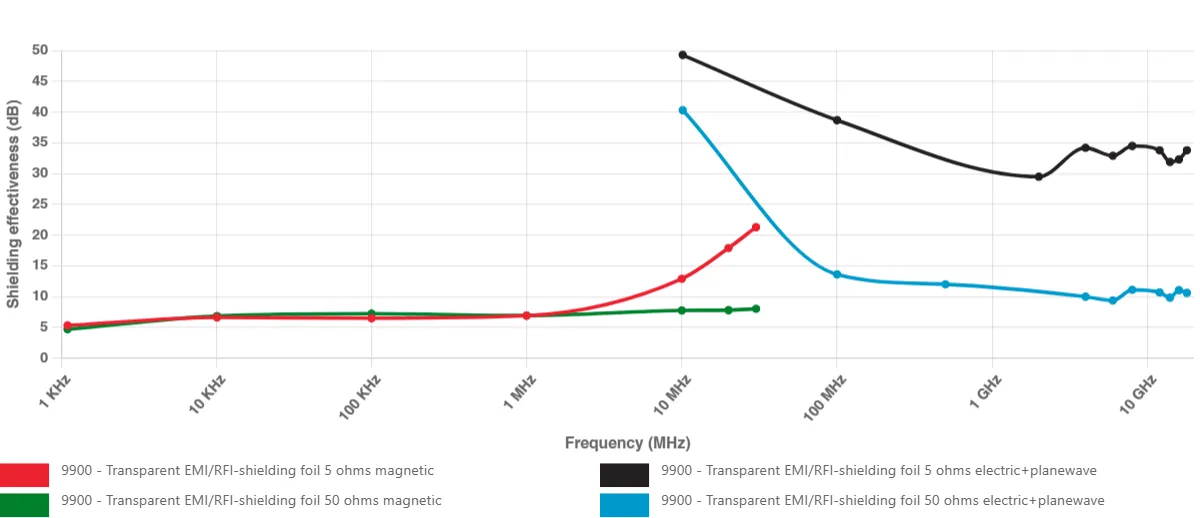

9900 - Şeffaf EMI/RFI koruma folyosu koruma performansı

Lütfen dikkat: Bu değerler laboratuvar koşullarında ölçülmüştür. Sonuçlar diğer durumlarda farklılık gösterebilir; lütfen Garanti Politikamızı okuyun.

İsteğe bağlı
  • Standart şeffaf EMI koruma folyosu
  • Gümüş bara ile şeffaf EMI koruma folyosu
  • Topraklama için bakır kenarlı şeffaf EMI koruma folyosu
Uygulamalar
  • Pencereler/ekranlar ve dirençli dokunmatik ekranlar için koruyucu film.
Ürün özellikleri
Parça numarası 9900 5 Ohm 9900 50 Ohm
Toplam kalınlık (mikron) 125 125
Maksimum rulo genişliği (mm) 1220 1220
Elektrik direnci (ohm/m²) 5 50
Görünür ışık geçirgenliği (%Tvis) 85 87.5
Pus (%) < %2,0 < %2,0
Kaplama yapışması (R/Ro) 1.0 1.0
Montaj

9900 serisi şeffaf EMI/RFI koruma folyosunun iletken tarafı ile yapının iletken montaj yüzeyi arasına 3201 numaralı koruyucu bant kullanılarak bağlantı kurulabilir veya 7400 numaralı ultra yumuşak koruyucu ile kelepçelenerek monte edilebilir.

Sayfa stilleri
Sayfa stili #1STD Sayfa stili #2BAR Sayfa stili #3CAR
Standart şeffaf EMI koruma folyosu.
Ekstra temas kenarı yok.
Folyonun üst yüzeyinde elektriksel iletim mevcuttur.		 Gümüş bara ile şeffaf EMI koruma folyosu. Topraklama için bakır kenarlı şeffaf EMI koruma folyosu.
şeffaf koruyucu folyo levha stillerişeffaf koruyucu folyo levha stillerişeffaf koruyucu folyo levha stilleri

Mikro Emme Silikon Yapıştırıcı

Folyo uygulamasının kolay manuel olarak yapılabilmesi için Mikro Emme Silikon yapıştırıcı geliştirdik. Bu yapıştırıcı, filmin kolayca konumlandırılmasını sağlayan bir dizi avantaja sahiptir. Standart yapıştırıcıyı yalnızca laminasyon makineleri veya çok deneyimli kişiler için kullanmanızı öneririz. Diğer tüm durumlarda bu Mikro Emme Silikon Yapıştırıcıyı kullanın.

Faydalar
  • Yeniden kullanılabilir / Yeniden konumlandırılabilir
  • Kalıcı olarak asla yapıştırmayın.
  • Elle kolayca uygulanır, daha az kabarcık oluşur.

Lütfen dikkat: Üst katman, örneğin insan cildinden gelen asitten etkilenebilir. İletken katmanı korumak için şeffaf bir film uygulayabilir veya iletken olmayan tarafı üste kullanabilirsiniz. Mikro emici silikon yapıştırıcı içeren şeffaf koruyucu folyonun kalınlığı 370 mikron / 0,37 mm'dir.

Şeffaf EMI korumasında en yüksek optik kaliteyi mi arıyorsunuz? Şeffaf EMI koruma bakır ızgaralı PET filmimizi keşfedin.
