örme tel örgü conta
- Ev
- EMI koruyucu conta çözümleri
- EMI koruyucu contalar
- örme tel örgü conta
Örme tel örgü EMI/RFI koruyucu contalar, düşük kapatma kuvvetli bir kauçuk veya elastomer çekirdeğe tutturulmuş, örgülü, elektriksel olarak iletken metal tellerden oluşan bir katmandan oluşur. EMP veya yüksek sıcaklıklar gibi ağır hizmet uygulamaları için tamamen metal versiyonu mevcuttur. Bazen metal örgülü bir EMI/RFI conta, kullanılan malzemelere bağlı olarak IP derecesi sağlamak için çevresel bir contayla birleştirilir.
Örme tel örgü contalar, EMP dahil manyetik ve elektrik alanlarındaki yüksek ekranlama performanslı uygulamalara uygun maliyetli bir çözüm sunar. Contalar tamamen örgülü metal ağdan ya da sıkıştırma sonrasında toparlanmaya olanak tanıyan bir elastomer çekirdek üzerindeki örgülü metal ağdan yapılabilir.
Yüksek frekanslı koruma için Amucor Shield gibi folyo bazlı contalar, çok daha geniş temas yüzeyleri nedeniyle daha iyi performans gösterecektir.
Örme tel örgü conta ve Amucor kalkanı
![Amucor kalkanı temas noktaları](/images/knitted-wire-mesh-gasket-Contact-points-of-Amucor-shield.png)
![Metal örgü conta temas noktaları](/images/knitted-wire-mesh-gasket-Contact-points-of-metal-knit-gasket.png)
Faydalar
- Düşük frekanslar için yüksek zayıflama (düşük frekanslı manyetik koruma)
- Aşırı koşullar altında kullanıma uygundur (askeri uygulamalar)
- Aşınmaya dayanıklı
- Korozyona duyarlı değildir
- Gerilim korozyonuna karşı çeşitli iletken malzemeler
- 1 ila 1000 metre arası rulo uzunlukları (contanın genişliğine ve yüksekliğine bağlı olarak)
- Gerekli araçlar: bir çift makas
Seçenekler (talep üzerine)
- Belirtilen ölçülerde özel üretim
- Alev geciktirici çekirdek ile mevcuttur
- İletken kendinden yapışkanlı olarak mevcuttur
- EPDM gibi kimyasallara dayanıklı kauçuklarla mevcuttur
- 220 °C'ye kadar yüksek sıcaklıklar için silikon sünger
- Hazır bir çerçeve olarak doğru uzunluklarda kesin
![Örme tel örgü conta oluk conta contaları RFI EMI IP su contası](/images/knitted-wire-mesh-gasket-in-frame.png)
![Su contalı metal örgü conta RFI EMI IP su contası ağır hizmet tipi](/images/knitted-wire-mesh-gasket-heavy-duty.png)
![Metal örgü conta su conta contaları RFI EMI IP su contası](/images/knitted-wire-mesh-gasket-water-seal.png)
Stok boyutları
Aşağıda stoklarımızda bulundurduğumuz tüm standart boyutlar bulunmaktadır ve bu nedenle hızlı bir şekilde temin edilebilir. Hemen hemen her ebat ve kombinasyonda üretilebilmektedir. Aşağıda listelenmeyen bir boyuta ihtiyacınız varsa, lütfen seçenekler ve teslimat süresi için iletişime geçin.
Yuvarlak (R)

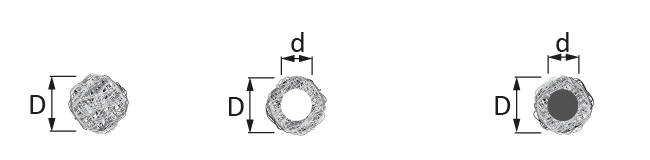

![Örme tel örgü conta yuvarlak teknik çizim conta contaları RFI EMI IP su contası](/images/knitted-mesh-technical_drawing_round.png)
D (mm) veya D xd (mm) | ||
---|---|---|
1.6 | 4,8x3,2 | 9,5x6,4 |
2.4 | 6.4 | 11.1 |
3.2 | 6,4x3,2 | 11,1x8,0 |
3,2x1,6 | 7.9 | 12.7 |
4.0 | 8,0x4,8 | 12,7x9,5 |
4.8 | 9.5 | 14,9x11,1 |
Çift yuvarlak (DR)
![Örme tel örgü conta yuvarlak teknik çizim conta contaları RFI EMI IP su contası](/images/knitted-mesh-technical-drawing-double-round.png)
dxg (mm) | ||
---|---|---|
1,6x9,5 | 3,2x12,7 | 6,4x15,9 |
1,6x12,7 | 3,2x15,9 | 6,4x19,1 |
1,6x15,9 | 4,8x15,9 | 6,4x25,4 |
2,4x12,7 | 4,8x19,1 | 9,5x25,4 |
3,2x9,5 | 4,8x25,4 | 12,7x25,4 |
3,2x39,0 |
Kuyruklu yuvarlak (T)

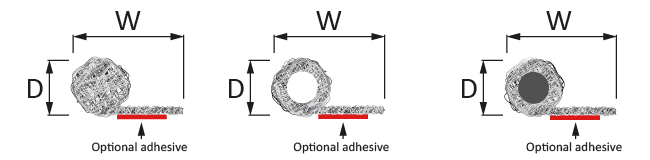

![Örme tel örgü conta yuvarlak teknik çizim conta contaları RFI EMI IP su contası](/images/knitted-mesh-technical-drawing-round_with_tail.png)
dxg (mm) | |||
---|---|---|---|
1,6x9,5 | 3,2x15,9 | 6,4x12,7 | 9,4x25,4 |
1,6x12,7 | 3,2x19,1 | 6,4x15,9 | 9,5x15,9 |
1,6x15,9 | 4,0x12,7 | 6,4x19,1 | 9,5x19,1 |
1,6x19,1 | 4,0x19,1 | 6,4x25,4 | 9,5x25,4 |
2,4x12,7 | 4,8x12,7 | 7,9x15,9 | 11,1x19,1 |
2,4x15,9 | 4,8x15,9 | 7,9x19,1 | 11,1x25,4 |
2,4x19,1 | 4,8x19,1 | 7,9x25,4 | 12,7x19,1 |
3,2x12,7 | 4,8x25,4 | 9,4x19,1 | 12,7x25,4 |
Dikdörtgen (S)

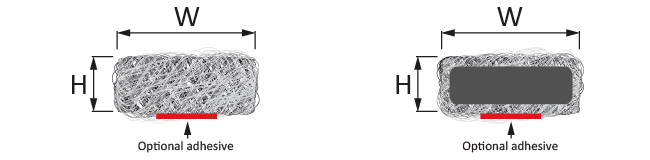

![Örme tel örgü conta dikdörtgen teknik çizim conta contaları RFI EMI IP su contası](/images/knitted-mesh-technical-drawing-rectangular.png)
Dikdörtgen (S) | ||
---|---|---|
3,2x1,6 | 9,5x3,2 | 19,1x12,7 |
3,2x2,4 | 9,5x4,8 | 20x6 |
3,2x3,2 | 9,5x6,4 | 20x8 |
4,0x3,2 | 12,7x6,4 | 20x10 |
4,8x2,4 | 12,7x9,5 | 20x12 |
4,8x3,2 | 12,7x12,7 | 20x20 |
4,8x4,8 | 15x6 | 25x6 |
6,4x1,6 | 15x8 | 25x8 |
6,4x2,4 | 15x10 | 25x10 |
6,4x3,2 | 15x12 | 25x12 |
6,4x4,8 | 15x15 | 25x18 |
6,4x6,4 | 15,9x9,5 | 25x20 |
Ekranlama performansı
![örme örgü koruma performansı](/images/graphs/1200-knitted-mesh-shielding-performance.png)
Evde örme tel örgü üretim videosu
Teknik özellikler
Malzeme | Uygulamalar |
---|---|
Monel QQ-N-281'e göre BS 3075 NA 13 A sınıfı çap 0,11 mm | En sık kullanılan malzeme. Korozyona karşı duyarsız ve galvanik ölçekte nötr. |
Alüminyum AMS4187 BS 1475 5056A Alaşım 5056 çap 0,13 mm | Bazı durumlarda alüminyum muhafazalar için kullanılır. |
TCS Çelik çekirdek (%57) Bakır kaplama (%40) Kalay kaplama (%3) çap 0,11 mm | Ferro alaşımı bakırla kaplı olduğundan elektriksel özelliklerin yanı sıra mükemmel manyetik özelliklere sahiptir. Dışı korozyonu önlemek için kalaylanmıştır. |
Paslanmaz çelik AISI304 çap 0,13 mm | Alüminyumla karşılaştırılabilecek koruma performansına sahip en güçlü malzeme. Aşınmaya karşı oldukça dayanıklıdır. |
Su contalı/IP contalı
Tüm örgü örgülü EMI/RFI contalar su contalı/IP contalı olarak üretilebilir.

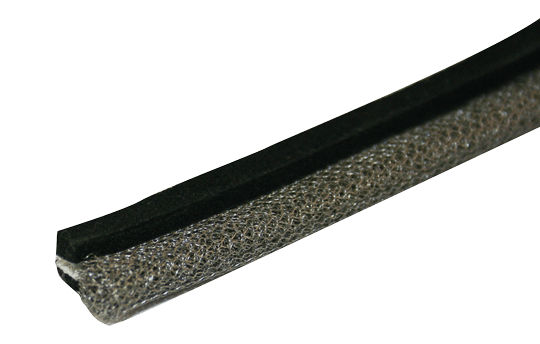

Akışkan contası/su contası için standart malzeme, kolay kurulum için arkası yapışkanlı olabilen (çizimlerde kırmızıyla gösterilmiştir) Neopren'dir. Alternatif olarak silikon sünger de mevcuttur.
Optimum sıkıştırma/yoğunluk
Sünger elastomer çekirdekte maksimum sapma yaklaşık %30, içi boş ekstrüzyonda ise %50'dir. Bu nedenle içi boş tip daha sık kullanılır. Akış direncinin kritik olduğu sıvı filtreleme ve gürültü azaltma gibi uygulamalarda sıkıştırma seviyeleri önemlidir.
Uygulamalar
EMI korumalı havalandırma panelleri ve EMI/RFI korumalı pencereler için muhafaza kapaklarını ve kapılarını, çıkarılabilir kapak plakalarını ve arayüz contalarını kapatmak için kullanılır.
Sıcaklık direnci
Sıcaklık direnci metal örgülü EMI/RFI contanın çekirdek malzemesine bağlıdır; -60 °C'den 220 °C'ye kadar aralıklar mümkündür. Bu Metal örgülü EMI/RFI contalar dış etkenlerden etkilenmez ve zorlu koşullara çok iyi dayanabilir.
![Örme tel örgü conta sıkıştırması](/images/Knitted-wire-mesh-gasket-with-waterseal-and-washers.png)
![Örme tel örgü conta su contası yerleşimi](/images/knitted-mesh-technical-drawing-water-seal.png)
![Su yalıtımı için Amucor örgülü örgü conta](/images/Amucor-knitted-mesh-gasket-for-watersealing.png)
Örme tel örgü rondelalar ve diskler
Ayrıca cıvata delikleri etrafındaki contalar için örgü tel örgü halkalar/rondelalar da sağlıyoruz. Halkalar ayrı olarak teslim edilebilir ancak cıvata delikleri çevresinde daha iyi elektromanyetik sızdırmazlık sağlamak için cıvata deliklerinin etrafındaki contaya da yerleştirilebilir.
Pullar ve diskler hakkında daha fazla bilgi için Örme tel örgü pullar ve diskler sayfamıza bakın.
![Örme tel örgü conta pulları diskleri](/images/Knitted-wire-mesh-gasket-washers.png)
